地面光伏支架安装系统详解
随着太阳能光伏发电技术的实用性越来越广泛，光伏市场吸引众多企业的目光，但是如何因地制宜的选择合适的光伏支架，是确保整个光伏系统高效运行的重要环节。本文将深入分析不同地面光伏支架基础。
一、光伏支架设计选材注意事项
太阳能光伏支架的安装结构应该简单、结实耐用。制造安装光伏列阵的材料，要能够经受项目现场的各种严酷环境，确保25年的耐候耐腐蚀以及结构强度的稳固。电镀铝型材、电镀钢以及不锈钢都是常用的材质。
二、常见的地面光伏支架基础
地面支架基础 |
背景 |
特点 |
适用范围 |

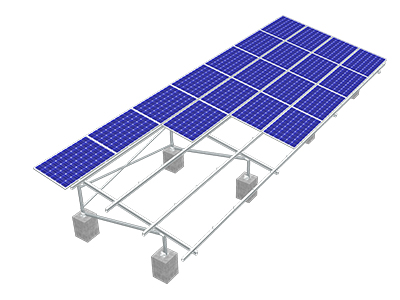

水泥基础 |
基础埋置深度可相对较浅，但开挖量、回填量较大，混凝土量相对较大。 |
此类基础形式多应用于地基承载力较差，适用于场地较为平坦，地下水位较低地区，对不均匀沉降要求较高的平单轴跟踪光伏支架中。 |
|
预制桩基础 |
预制桩是在工厂或施工现场制成的各种材料、各种形式的桩（如木桩、混凝土方桩、预应力混凝土管桩、钢桩等），用沉桩设备将桩打入、压入或振入土中。中国建筑施工领域采用较多的预制桩主要是混凝土预制桩和钢桩两大类。 |
可批量制作，施工速度快，施工不存在填挖方，仅需简单场平。但采用静压或锤击设备将桩体挤压入土内时，桩体易发生断裂，需对桩顶采用钢筋网加固，增加造价，且垂直度不易保证。 |
多用于淤泥质土、粘性土、填土、湿陷性黄土等 |
锤入地桩 |
利用打桩机直接将C型钢、H型钢或其他结构钢打入地面，这种安装方式非常简单，但抗拉拔性能较差。 |
速度快、适应性强； 性价比高； 不受季节气温等限制； 地桩拔除方便，不影响安装场地的再利用。 |
在土质坚硬地区打桩很困难；在含碎石较多地区打桩容易破坏镀锌层；在盐碱地区使用抗腐蚀能力较差。 |

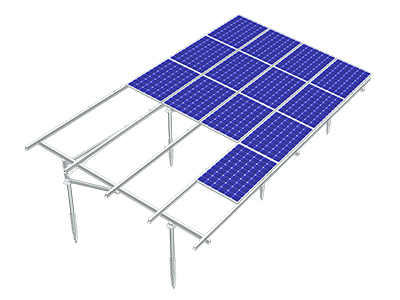

螺旋地桩 |
19世纪80年代后，作为一种具有独特优势的替代桩型螺旋桩在美国、澳洲和欧洲等国被广泛应用，可满足抗压、抗拔和抗水平力等各种工程要求。 |
一种带螺旋叶片的金属或非金属材料的管桩或柱桩，利用专用设备旋拧入地下，桩顶连接负载，其优点为施工快捷方便、大幅缩短施工周期、对环境友好、环保、不破坏植被、可在包括北方冬季的各种气候条件下实施，能方便迁移及回收。 |
戈壁、岩石山地、草原、滩涂、沙漠 |
三、地面光伏支架系统方案类型
类型 |
产品名称 |
图片 |
智能跟踪系统 |
平单轴系统 |
|

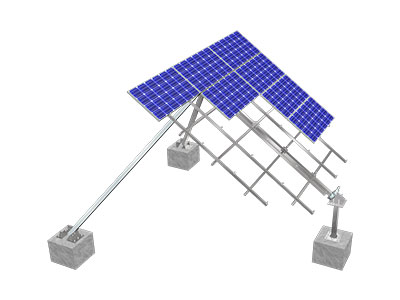

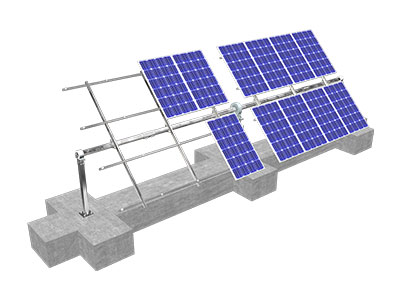

斜单轴系统 |
|
|
路灯系统 |

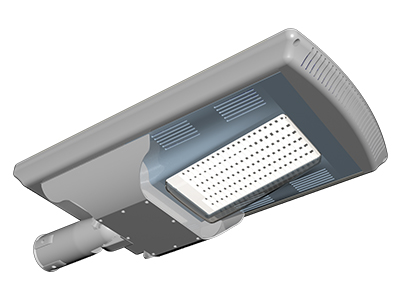

地面路灯系统 |
|

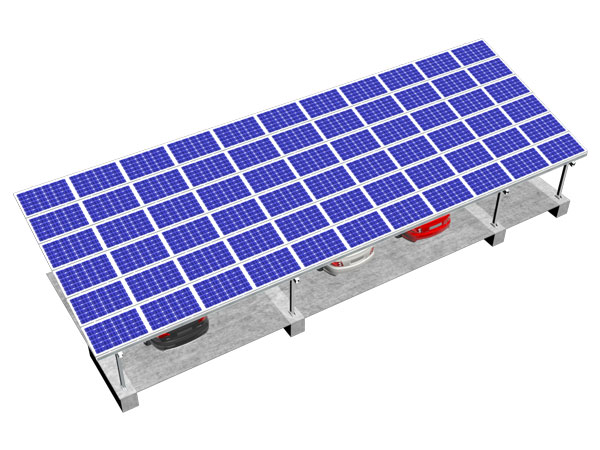

车棚支架系统 |
车棚 |
|
农光互补 |
农业大棚 |
|
农业架台 |
||
渔光互补 |
|
|

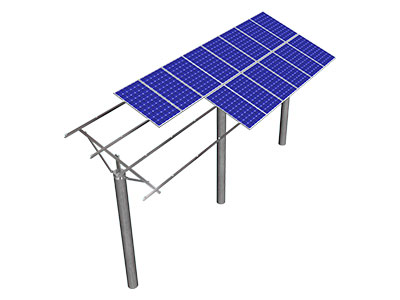

地面光伏支架系统 |
MRac GT系列 |
|
防水支架 |
|
|

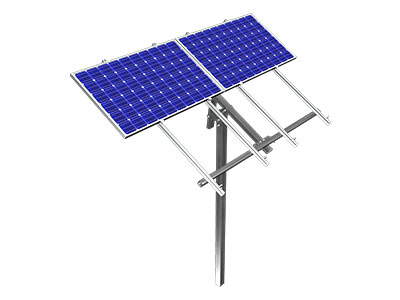

PR-单立柱 |
|
关于我们
迈贝特（厦门）新能源有限公司是一家致力于提供专利技术和高效服务的高科技企业，专业从事各类光伏支架系统解决方案的研发、设计、生产、销售及服务，始终为客户提供最稳定可靠和经济高效的光伏支架系统解决方案。公司自成立至今，光伏产品已成功销往全球100多个国家和地区，是目前中国最大的太阳能光伏产品出口企业之一。公司拥有全系列产品设计、制造，供应能力，包括地面支架、光伏车棚、农业大棚、工商业屋顶、水上漂浮平台、户用分布式、单轴跟踪系统等一系列高科技支架产品，并成功通过了TUV、SGS、AS NZS 1170 认证及MCS等多项国际和国内权威认证，在结构设计和系统性能上始终处于行业领先地位。
迈贝特（厦门）新能源有限公司拥有强大的生产实力，成立至今累计安装量8GW+，目前的年产能2000MW+；公司持续高速发展离不开坚持科学发展和以人为本的质量管理的理念，确保产品设计合理、品质稳定为太阳能光伏电站稳定发展打下坚实的基础，是世界知名光伏支架厂商的信心品牌。

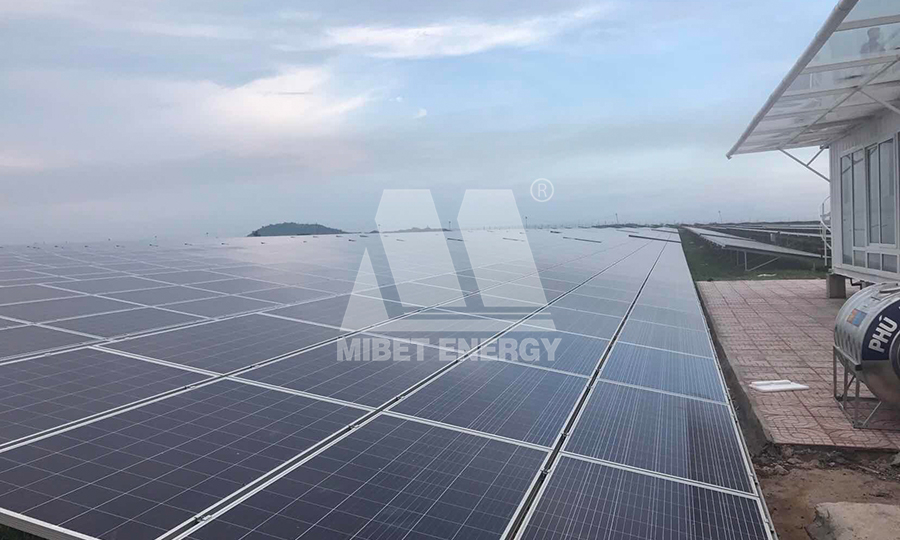

更多光伏支架案例赏析：
