光伏发电安装的步骤有哪些？系统安装要注意什么？

在光伏发电安装过程中，为了顺利完成安装，也为了减少事故的发生，规范操作流程很重要，今天我们把光伏电站安装流程还有光伏系统安装的注意事项分享给大家，希望对大家有帮助。



光伏发电安装的步骤

一、电气设备安装准备阶段

在工程的过程中，选派一名精通继电保护专业、懂远动专业、熟悉一次设备的复合型人员为工作负责人，来指挥协调施工全过程。准备工作应满足以下条件：一是确定施工的任务，包括施工方案、施工技术交底记录和安全交底记录。二是施工现场一次设备安装完毕，电缆沟电缆支架安装完毕，现场设置好安全标示牌，做好安全措施。三是物资准备完成，产品安装前，开箱检查铭牌数据，产品外表应无损坏，还须对照清单查收零部件与携带的文件。四是标明电缆的编号、起始点、终点、型号准备好；编号管打印完成。五是在施工前开一次现场会议，讲清工作任务、施工要求和有关注意事项。

二、电气施工阶段流程

1、设备安装

设备安装包括组件安装、汇流箱的安装、逆变器室设备安装、升压箱变安装、站用箱变安装、引出线高压设备安装、高压柜安装、户外高压设备安装、二次设备安装、监控设备安装、消防报警系统安装、安防监控系统安装、办公自动化设备安装等。

2、电缆敷设

负责人在电缆敷设前对二次图和电缆清册进行认真校核，尽量减少敷设过程中的交叉穿越。同时负责人负责检查和记录，防止漏放、错放和重放。每条电缆两端电缆牌要确保统一，电缆的两端的设备一定要正确，并且电缆预留长度满足接线要求即可，不宜过长或过短，造成浪费和带来不必要的麻烦。

3、制作电缆头

首先按照图纸确定电缆的接线位置，按顺序排好电缆，量好接线高度。剥电缆外皮和电缆头屏蔽层焊接接地线的时候严防切伤、烫伤芯线，以至损坏绝缘。电缆头要用长6cm、大小适中的热缩管套住，且高度一致。

4、接线

确定电缆顺序，剥除芯线部分绝缘层，接线完毕后套上编号管，最后检查、记录。注意在校线时所有线芯必须与设备断开，线芯之间无接触。校线完毕插上编号管后注意其保护，一般将芯线头弯曲，以防编号管丢失。

5、检查恢复

接线完成后，将所有芯线从端子排上断开进行一次校线，并随校随恢复，注意回路的接地，还要特别注意对CT、PT 回路的紧线，确保CT 回路无开路、PT 回路无短路。通讯线屏蔽层可靠接地; 各通讯端口可靠保护; 交流电源接地正确。屏上各标签框完整准确。

三、电气调试

1、前期准备阶段

首先应对整个站二次综合自动化系统设备进行全面了解, 包括综合自动化装置的安装方式, 控制保护屏、公用屏、电度表屏、交流屏、直流屏的数量和主要功能; 了解一次主接线, 各间隔实际位置及运行状态; 进行二次设备外观检查, 主要有装置外观是否损坏, 屏内元件是否完好, 接线有无折断、脱落等;

2、调试阶段

1）开关控制回路的调试

合上装置电源开关和控制回路开关, 手动逐一分合断路器, 检查控制回路、断路器位置指示灯颜色是否正确，反应是否正常。如发现控制断路器位置指示灯熄灭或红绿灯全亮, 要立即关闭控制直流电源, 查找原因。

2）断路器本身信号和操动机构信号调试

A、弹簧操动机构

检验弹簧未储能信号正确。弹簧未储能信号应接在装置的正确位置, 且要求在未储能时, 接点闭合用以闭锁线路重合闸,。若正确, 断路器合上后装置面板应有重合闸充电标志显示。

B、液压操动机构

检验压力信号是否齐全, 后台机SOE 事件名称、时间显示是否正确,报警应正确。

C、SF6开关气体压力信号

应在后台机上正确显示SOE 事件名称、时间,报警正确。

3、开关量状态以及在后台机上的显示

逐一拉合一次侧断路器、刀闸, 查看后台机SOE 事件名称、时间是否正确, 断路器、刀闸状态显示是否正确。

4、主变压器本体信号的检查

1） 主变压器本体瓦斯、温度、压力等信号在后台机上显示的SOE 事件名称、时间是否正确; 重瓦斯信号、压力信号应响电笛并跳主变各侧断路器, 轻瓦斯、温度高信号应响电铃（无人职守变电站可以省去电笛、电铃等报警系统）。

2）查主变压器分接头档位和调节分接头过程在后台机显示是否正确。

3）查变压器温度在后台机显示是否正确。一般主变压器测温电阻应有三根出线, 一根接测温电阻一端, 另两根共同接测温电阻另一端用以补偿从主变压器到主控室电缆本身的电阻, 提高测温的精度。在测温装置上也应按此方式连接, 否则测出的温度不准, 接错时是最小值。

5、二次交流部分的检查

1）用升流器在一次侧对A, B, C 三相分别加单相电流, 对二次电流回路进行完整性检查。不应开路或串到其他回路, 有效值、相别应正确。在装置面板查看保护电流回路数值、相别和测量回路电流数值、相别; 在电度表屏用钳型表测量计度电流, 最后在后台机查看电流显示。

2）用调压器在PT 二次侧A, B, C 三相分别加单相电压57 V 。注意观察该母线段所有保护、测量、计量电压回路应都有电压, 其他母线段设备无电压, 相别反映正确。用万用表量电度表屏计度电压, 查看装置面板、后台机电压显示值是否正确。加三相电压, 用看计度、测量、保护电压相序。启动PT 切换功能（电压并列装置）, 本电压等级一、二段母线均应有正确电压显示, 而其他母线段二次侧无电压。

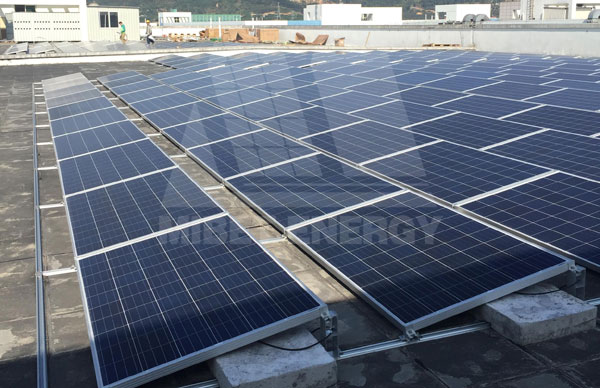

四、光伏阵列

1、核实所有汇流箱的保险丝是否被取出，并且检查汇流箱盒子的输出端没有电压存在。

2、目测光伏组件和配电盘之间的任何插座和连接器是否处于正常工作状态。

3、检查电缆的无应力夹具是否安装正确、牢固。

4、目测所有光伏组件是否完好无损。

5、检查所有的线缆是否整齐、固定完好。

五、接地电阻的测试

测量各接地体的接地电阻，箱（柜）体及金属基础等接地可靠。

六、 直流侧检测

1、检查每个光伏组件开路电压是否正常（施工中进行）；

2、检查集线箱各组串输入输出电压是否正常；

3、检查逆变器输入直流电压是否正常；

4、测量直流正负两侧对地电压是否异常；

七、监控系统调试

1、检查各传感设备接口、通讯线路连接是否正常；

2、检查数据采集器和各类传感器的电源线是否接好；

3、检查太阳辐射仪上罩盖是否揭开；

4、检查逆变器和负载检测电能表的通讯接线是否正确；

5、启动监控系统，观察各监测数据是否正常，如某些数据不能获取，重启监控系统和该传感设备。

八、光伏项目试运行

1、调试时，首先对一台逆变器进行并网操作；

2、逐一并上其它逆变器，观察启动与工作状态；

3、启动所有光伏子系统、控制回路、监控系统，观察整个系统运行情况；

4、记录系统运行数据（如发电量、日运行时间、故障记录、设备温度、气象数据等）；

5、试运行十五天，作全面数据记录，用作分析和工程资料存档。

九、系统测试试验

1、检查并确保光伏阵列完全被阳光照射并且没有任何遮荫。

2、如果系统没有运行，那么打开系统运行开关让它运行15分钟，然后再开始系统性能测试。

3、用一种或两种方法进行太阳辐射照度测试，并且将测试值记录下来。

4、将光伏组件的输出功率汇总记录这些值，然后乘以0.7，就得到预期交流输出的峰值。

5、通过逆变器或系统仪表记录交流输出，并将这个值记录下来。

6、用交流测量功率值除以当时的辐射比值，将这个值记录下来。如果低于交流估算值的90％，说明这个光伏系统有遮荫、组件表面脏、连线错误、保险丝损坏、逆变器不能正常运行等问题。



光伏发电安装要注意的事项

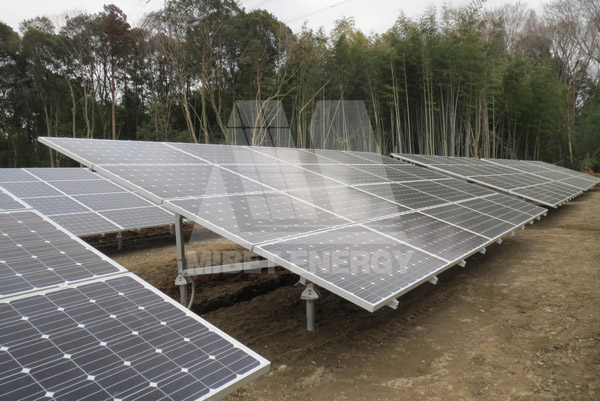

1、安装光伏电池板阵列需要考虑安装方位角、倾斜角。光伏电池板之间需避免遮挡，包括周边建筑物（电线杆，房屋檐角等）。

2、太阳能电池板支架放置稳定性和牢固性（考虑当地的气象资料，如日照时间，灾害天气、风暴等情况）。

3、走线距离及汇流箱位置。尽量走线距离短且平均，接线端子要牢固，防止虚接或断。

4、蓄电池极端子要牢固（千万不可短路）安装时注意极性，避免引起爆炸和火灾。

5、控制器一般都有相应的配电保护措施。不过接线过程中也要注意防止极性接反、短路等现象，避免不必要的麻烦。注意放置的角度、避免雨水浸入。

6、建造系统地点必须开阔，在安装太阳能电池方阵处不得有高大建筑物或其它东西挡住阳光。
