纯正弦波逆变器是什么？有哪些特点和功能？

纯正弦波逆变器是一种常见的逆变器，它由逆变桥、控制逻辑和滤波电路组成。纯正弦波逆变器广泛的使用在工业电子技术、半导体器件技术上面。今天我们详细讲下纯正弦波逆变器是什么？有哪些特点和功能？



一、纯正弦波逆变器是什么

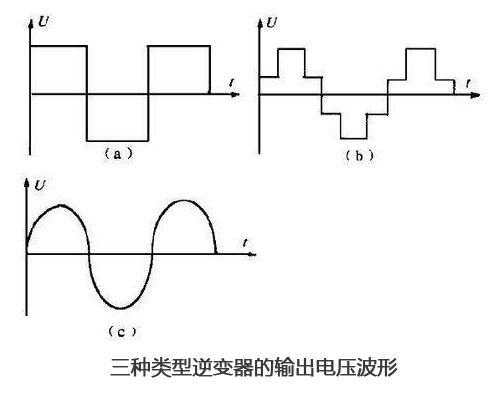

逆变器可以按照它的输出波形进行分类，分为方波逆变器、修正波逆变器和正弦波逆变器，因此正弦波逆变器的定义就是输出波形为正弦波的逆变器。

纯正弦波逆变器是逆变器的一种，是将直流电转化为交流电的电能变换装置，通过功率半导体器件按照特定规律的导通与关断来完成逆变任务。由于ACDC转化器或电源适配器将220V交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。



二、纯正弦波逆变器的工作原理

我们常见的纯正弦波逆变器在转换电流的时候，会将直流电压分为两种模式。一个主要是给前级IC提供电能产生上千赫兹电流的控制信号，另外一个则是会分到前级的功率管之中。由控制信号推动功率管不断开关使高频变压器初级产生低压的高频交流电。

这个时候的交流电特点是电压低，但频率较高。主要的目前就是为了能够是的变压器的后级能够产生较高的电压。而这些交流电会在高频电压器的帮助下输出高频率的交流电之后，通过快速恢复二极管全桥整流输出一个高频的几百伏特直流电到后级功率管，再由后级IC产生50HZ左右的控制信号来控制后级的功率管工作然后输出220V50HZ的交流电，从而更好地保护电路。

三、纯正弦波逆变器的优点

其优点是输出波形好，失真度很低，且其输出波形与市电电网的交流电波形基本一致，实际上优良的正弦波逆变器提供的交流电比电网的质量更高。正弦波逆变器对收音机和通讯设备及精密设备的干扰小，噪声低，负载适应能力强，能满足所有交流负载的应用，而且整机效率较高；它的缺点是线路和相对修正波逆变器复杂，对控制芯片和维修技术的要求高，价格较贵。

四、纯正弦波逆变器的特点

通过纯正弦波逆变器输出的波形好，并且失真度也比较低。除此之外，输出的波形与电网产生的交流电波形基本上是一样的。但是通过纯正弦波逆变器输出的交流电质量会比电网提供的要好很多。

纯正弦波逆变器对收音机和通讯设备及精密设备的干扰小，噪声低，负载适应能力强，能满足所有交流负载的应用，而且整机效率较高。不存在电网中的电磁污染，简单来说就是运用范围广，负载能力强，稳定性出色，能提供与平常家用相同的交流电。在满足功率的情况下，几乎能够带动任何种类的电器。



五、纯正弦波逆变器的功能

1、逆变输出功能：在打开前面板的“逆变开关(IVT SWITCH)”后，逆变器即将蓄电池的直流电能转化成纯正弦波交流电，由后面板的“交流输出(AC OUTPUT)”输出。

2、自动稳压功能：当蓄电池组电压在电压欠压点和过压点之间波动，负载在额定功率之内变化时，设备能自动稳压输出。 过压保护功能：当蓄电池电压大于“过压点”时，设备将自动切断逆变输出，前面板液晶显示“过压” ，同时蜂鸣器发出十秒的报警声。待电压下降到“过压恢复点”时，逆变恢复工作。

3、欠压保护功能：当蓄电池电压低于“欠压点”时，为了避免过放电而损坏蓄电池，设备将自动切断逆变输出。此时，前面板液晶显示“欠压” ，同时蜂鸣器发出十秒的报警声。待电压上升到“欠压恢复点”时，逆变恢复工作；如选有切换装置，欠压时自动切换到市电输出。

4、过载保护功能： 如果交流输出功率超过额定功率时， 设备将自动切断逆变输出， 前面板液晶显示 “过载” ，同时，蜂鸣器发出十秒的报警声。 关闭前面板的“逆变开关(IVT SWITCH)”，过载显示消失。如需重新开机，则必须检查确认负载在允许范围内，然后再打开“逆变开关(IVT SWITCH)” ，恢复逆变输出。

5、短路保护功能：如果交流输出回路发生短路，设备将自动切断逆变输出，前面板液晶显示“过载” ，同时，蜂鸣器发出十秒的报警声。 关闭前面板的“逆变开关(IVT SWITCH)”，过载显示消失。如需重新开机，则必须检查确认输出线路正常后，再打开“逆变开关(IVT SWITCH)” ，恢复逆变输出。

6、过热保护功能： 如果机箱内部控制部分的温度过高， 设备将自动切断逆变输出， 前面板液晶显示“过热” ，同时，蜂鸣器发出十秒的报警声。在温度恢复到正常值后，恢复逆变输出。

7、蓄电池反接保护功能：设备具有完善的蓄电池反接保护功能，如蓄电池正负极性接反，机箱内的保险丝将自动熔断，以避免损坏蓄电池和设备，但仍严禁蓄电池反接。

8、可选市电切换功能：如选择市电切换功能，则在蓄电池欠压或逆变出现故障的状态下，设备可将负载自动切换到市电供电，从而保障了系统的供电稳定性。在逆变正常工作后，又会自动切换到逆变供电。

五、正弦波逆变器的应用领域

1、新能源利用：新能源从广义上来说指太阳能,它包括风能、水的势能、化学能等。新的能源如太阳能、风能将成为主要能源。这些新能源通常用半导体材料制成的光伏电池收集，运用一定的科学技术手段转化成人们需要的各种各样的电能，逆变技术就是其中的关键技术之一。

2、消除市电谐波污染：对谐波污染的有效管理不仅能够提高用电设备运行质量和能源节约，而且关系到国民用电安全的问题。通过对市电整流后利用现代逆变技术再转换为市电标准，可以净化市电的谐波污染，保护用电设备和用户安全。

3、逆变器是小型风力发电系统中重要的组成部分，它承担将直流电转换成交流电为负载供电的任务。

4、其他应用领域：逆变器还广泛应用于其他多个领域,如交流电动机变速调速、电动机制动再生能源回馈、不间断电源系统、感应加热、弧焊电源、变频电源等。



写在结尾：关于纯正弦波逆变器的原理、特点、功能等相关内容就分享到这里了，还想了解更多有关光伏行业的知识，可以持续关注迈贝特。
