漂浮式光伏支架的显著特点与施工要点

水面光伏电站是指在水塘、小型湖泊、水库、蓄水池等场景建立漂浮式光伏电站，具有不占用土地资源、减少水量蒸发、兼顾渔业养殖等特点。与地面、屋顶光伏电站相比，漂浮式光伏支架系统对组件要求更高，除了浮体材料要抗老化、环保无污染外，结构还需能承受一定程度的风浪和水流。

一、水上光伏是什么

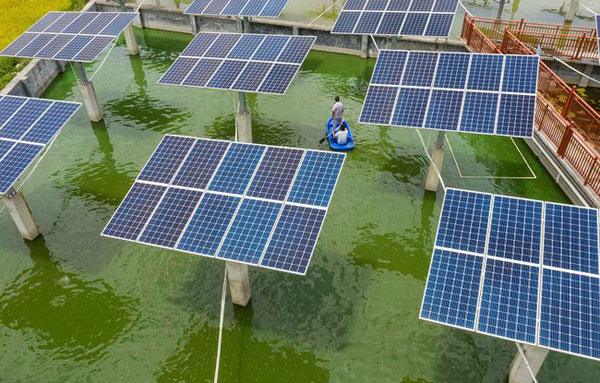

水上光伏电站一般包含两大类。一类是在鱼塘、河道水面上架设光伏板阵列，水面下方通常是土地、淤泥和浅水，组件是通过混凝土桩基及钢支架进行安装。此类我们也称为：渔光互补光伏发电。如下图：

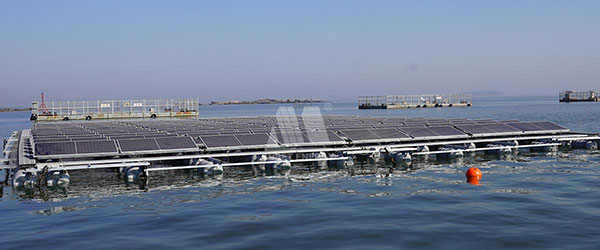

另一类是完全漂浮在水面上，通过设计锚固系统方案，确保漂浮电站系统安全稳定运行。一般以HDPE材料的浮筒作为载体，将光伏面板安装在浮体脚架上方。如下图：



二、漂浮式水上光伏的特点

1、无需占地：漂浮光伏主要的优势是除了电柜和电网连接外无需占用土地，但漂浮光伏的造价相对地面光伏贵一些。

2、建造和停运：漂浮光伏相对地面光伏更紧凑，管理更简单，建造和停运都更简单。主要是因为没有像地基一样的固定结构，建造后也可以全部拆除。

3、节省水资源和改善水质：光伏板的遮盖可以减少水的蒸发。这个结果依赖于气候条件和覆盖的水面积比例。比如在干旱气候地区，这是一个很重要的优点，因为可以减少80%的水蒸发，这意味着1万平方米的水塘一年可减少2万立方米的水分蒸发。如果该水塘用于农业灌溉，这个特点就非常有用了。

4、增加效率：漂浮光伏天然拥有一个水降温系统，保守估计可以增加5%的电量产出，在炎热气候条件下，可能达到10%-15%。水上的风速一般要大一些，这也有助于光伏板降温。

5、环境保护：漂浮光伏可通过遮盖阳光减少藻类的繁殖，从而改善水质。

三、漂浮式水上光伏支架系统施工要点

基本工艺流程为：施工前准备→锚安装施工→施工平台搭设→浮筒与线槽拼接→组件安装→方阵阵列入水→水面方阵拼接→方阵定位固定。

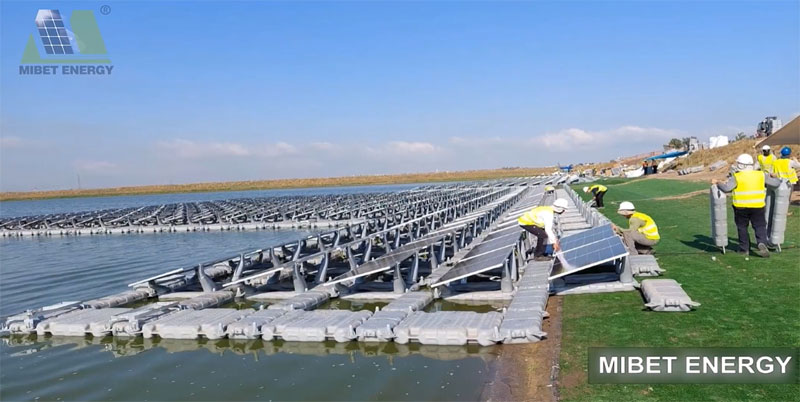

漂浮式水面光伏支架系统由浮筒与线槽构成底座网，并在底座网上部安装下座及支撑，光伏组件固定安装在下座及支撑上。施工时先水上安装浮筒固定锚，然后岸上安装光伏阵列支架组件，移动光伏阵列入水，最后在水上拼装光伏方阵并进行就位固定。



四、漂浮式光伏支架的显著特点

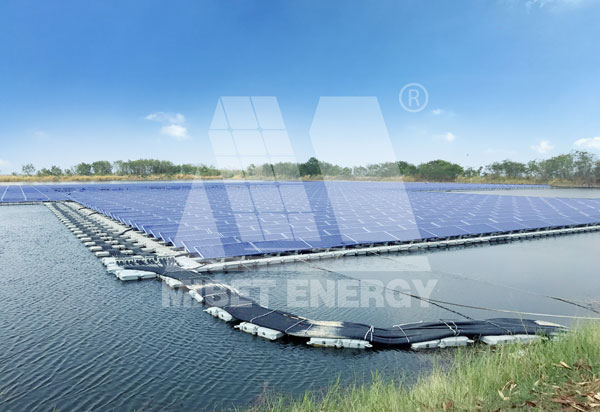

由迈贝特承建的泰国1.5MW水上光伏电站项目采用了MRac水上漂浮系统G4N，此系统具有多重优势，适用于大部分水上项目，主要技术特点有：

1、采用模块化设计，安装简便、快速；
2、浮体采用高密度聚乙烯材料的全塑料方案，环保无污染，耐腐蚀性强，使用寿命长；
3、组合性强，可组合成多样化排布方式，减少占用面积，使装机量、发电量最大化；
4、组件兼容性强，特别适用于182mm、210mm硅片的大规格组件；
5、整体方案成本降低，产品竞争能力强；
6、采用组件的长边稳定性固定方式；
7、耐候性能优异，运营维护方便，完整配套的水上零配件。

漂浮光伏(FPV)是继地面电站和屋顶光伏之后，被誉为未来光伏市场的第三大支柱。水面光伏漂浮系统采用模块化结构，组装简单，安装便利，无需大型机械设备且使用寿命长，已成为水面资源建设光伏项目的首选。
