MPPT太阳能控制器是什么？

太阳能控制器在太阳能发电系统中起到关键作用，它负责管理多路太阳能电池阵列为蓄电池进行充电，并确保蓄电池为太阳能逆变器提供稳定的电力输出。控制器搭载高速CPU微处理器和精确的A/D模数转换器，构成了一套高效的微机数据采集与控制系统。那么MPPT太阳能控制器是什么？

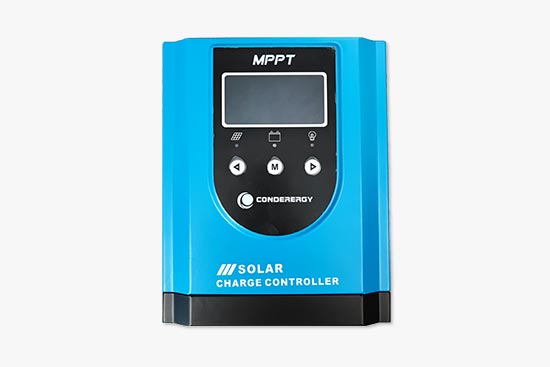

一、什么是MPPT太阳能控制器？

MPPT控制器的全称“最大功率点跟踪”（Maximum Power Point Tracking），我们一般称为太阳能充放电控制器或者太阳能控制器，用来控制光伏板给蓄电池充电，并且为电压灵敏设备提供负载控制电压的装置。它是专为偏远地区的通信或监控设备的供电系统而设计的。控制器的充电控制和负载控制电压完全可调，并可显示蓄电池电压、负载电压、太阳能方阵电压、充电电流和负载电流。

二、MPPT太阳能控制器的原理

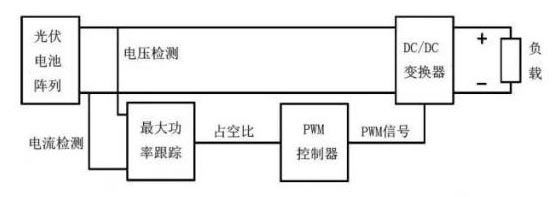

随着电子技术的发展，当前光伏组件阵列的MPPT控制一般是通过DC/DC变换电路来完成的。其原理框图如下图所示：



光伏组件阵列与负载通过DC/DC电路连接，最大功率跟踪装置不断检测光伏阵列的电流电压变化，并根据其变化对DC/DC变换器的PWM驱动信号占空比进行调节。

对于线性电路来说，当负载电阻等于电源的内阻时，电源即有最大功率输出。虽然光伏电池和DC/DC转换电路都是非线性的，然而在极短的时间内，可以认为是线性电路。因此，只要调节DC-DC转换电路的等效电阻使它始终等于光伏电池的内阻，就可以实现光伏电池的最大输出，也就实现了光伏电池的MPPT。

三、MPPT太阳能控制器的功能

1、最大功率点追踪

MPPT太阳能控制器的核心功能是追踪光伏电池组或光伏阵列的最大功率点。光伏电池组的输出功率受到光照强度、温度和阻抗等多种因素的影响，最大功率点是能够提供最高输出功率的工作状态。通过实时监测和调节电池组的工作电压和电流，MPPT太阳能控制器能够动态调整光伏系统的工作状态，以确保系统处于最大功率点，最大程度地提高能源转换效率。

2、充电管理

MPPT太阳能控制器还负责管理太阳能光伏电池组的充电过程。它能够监测电池组的电压和电流，并根据实时情况进行电池充电控制。通过智能的充电算法和电池状态监测，MPPT太阳能控制器能够优化充电过程，确保电池组的安全充电，并最大限度地提高充电效率。

3、电池保护和管理

MPPT太阳能控制器还具备电池保护和管理功能。它能够监测电池组的电压、电流、温度等参数，并根据预设的保护参数进行电池保护控制。例如，当电池组电压过高或过低、充电过流或放电过流等异常情况发生时，MPPT太阳能控制器会采取相应的保护措施，以避免对电池组造成损害。

4、系统监测和数据记录

MPPT太阳能控制器通常配备显示屏或通信接口，用于显示系统的工作状态、充电电流、电池电压等信息。一些高级的MPPT太阳能控制器还具备数据记录和远程监测功能，可以记录系统的工作数据和状态，并通过通信接口将数据传输给上位系统，以便用户进行远程监控和数据分析。
