什么是光电转换模块？光电转换模块怎么使用？

目前光电转换模块在数据中心机房中应用广泛，通常与交换机、网卡等设备一同使用。在通信领域的人对这个设备会比较熟悉，普通用户它却不是很了解。今天我们详细讲下什么是光电转换模块？光电转换模块怎么使用？



一、光电转换模块是什么？

光电转换模块也称为光模块，工作在OSI模型的物理层，是光纤通信系统中的核心电子器件之一，主要实现光信号传输过程中光电转换和电光转换的功能。光电转换模块有着电缆传播没有的优势，比如传输距离、传输速率等，到达目的地后，在通过光模块将光信号转换回电信号，以便设备使用。光模块只是一个转换装置，需要插在或焊在设备上使用。

二、光电转换模块的分类

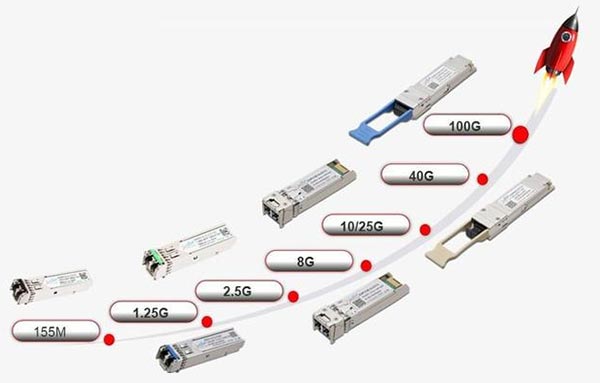

光模块可以分为光接收模块，光发送模块，光收发一体模块和光转发模块等。光收发一体化模块主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测等功能，按照封装形式分类，常见的有：SFP、SFP+、XFP 、SFP28、QSFP+、QSFP28等。

三、光电转换器和光电转换模块的区别

1、有源与无源：光模块相当于一个光电子器件或配件，是无法单独使用的无源设备，只有插在交换机和带光模块插槽的设备里才能使用；而光纤收发器是可以单独使用的有源设备，插上电源即可使用。

2、应用：光模块主要应用于网络通信设备上，如汇聚交换机、核心路由器等设备的光接口；光纤收发器主要应用在因网线无法覆盖、需要使用光纤来延长信号传输的远距离网络中，常用于光纤入户、安防监控、小区网络建设和广播电视传播等领域。

3、配置：光模块支持热插拔，配置相对灵活；而光纤收发器相对固定，更换升级起来比较麻烦。



四、光电转换模块怎么使用？

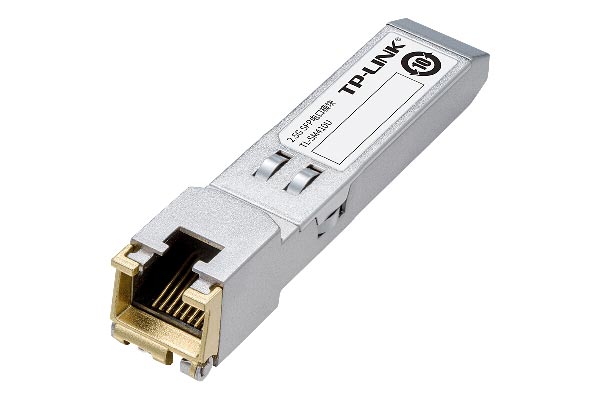

通过上文介绍我们知道，光转电模块是通过网线连接设备（如交换机、服务器、网络配线架等）进行工作的，具体操作教程如下：

1、使用光转电模块之前需佩戴防静电手套或防静电手环，做好防静电准备。

2、将光转电模块轻轻取出后，观察设备端面情况调整模块方向。以10G SFP+ 光转电模块为例，将它的方向调整为拉环与标签面向上、金手指面向下（重点注意：正反面千万不能颠倒）。但不同品牌和厂家的光模块标签面方向及交换机的上下端口可能不是完全一样，所以光转电模块的使用方向需要根据实际应用情况进行判断。

3、将光转电模块慢慢插入到交换机的插槽上，直到遇到阻力推不动并于交换机槽底紧密连接为止，这时会听到咔嗒一声，此时说明模块已完全插入。

4、将网线插到光转电模块的RJ45接口上，网线的另一端插到网络配线架或其他网络设备上。

5、最后观察交换机上指示灯是否亮起，若指示灯亮，则表明链路连接成功。

五、光电转换模块的工作原理

光电转换模块的工作原理基于光电转换器的原理，结合相关的电子元件和电路设计。

1、光电转换器：光电转换模块的核心部分是光电转换器，它能够将入射光信号转换为电信号。光电转换器的工作原理已在前面的部分进行了解释。

2、前置放大器：光电转换模块通常包含一个前置放大器，用于放大光电转换器输出的弱电信号。前置放大器能够提高信号的强度和质量，以便后续的信号处理和分析。

3、滤波器：光电转换模块可能还包含滤波器，用于选择特定波长或频率范围的光信号。滤波器可以帮助提高光电转换模块对特定光谱范围的响应，并减少来自其他光源的干扰。

4、信号处理电路：光电转换模块还包括信号处理电路，用于对光电转换器输出的电信号进行进一步的处理和调节。信号处理电路可以包括放大、滤波、调制等功能，以满足具体应用的需求。
