系统概述

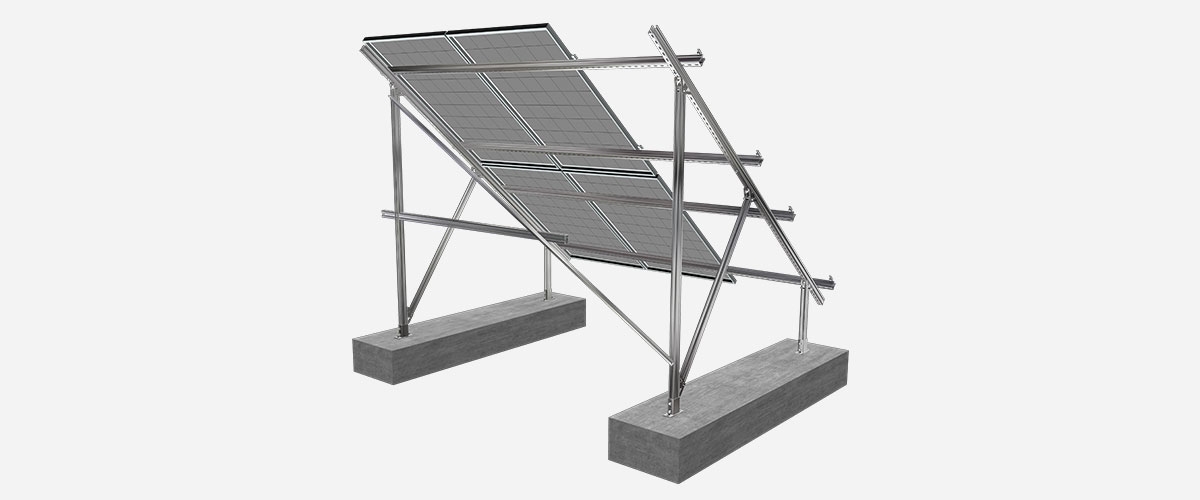

地面光伏支架系统GT1由全碳钢材质制成，表面可根据客户需求选择热镀锌或镁铝锌工艺处理，适合大型地面电站项目。碳钢支架硬度高，稳定性好，不容易变形和开裂，使用寿命长，表面经过工艺处理后防腐、防锈。出厂前支架已预组装，使现场安装便捷，节省施工时间。

产品区别

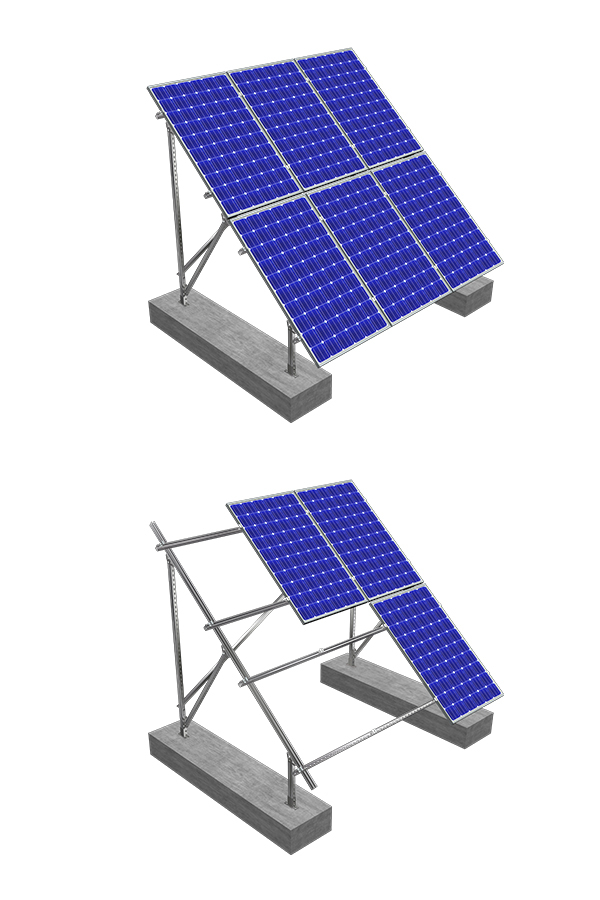

GT1采用全碳钢材质，基础为水泥基础或螺旋地桩可选，可安装在屋顶和地面。

产品优势

1、材质优良

主体采用碳钢制成，结合表面工艺处理，有优秀的结构稳定性和防腐防锈性能。

2、高适配性

适应不同的地形环境，兼容不同规格的光伏组件。

3、节约成本

出厂前已预组装组件，便于现场安装，减少施工时间和成本。

4、灵活调整

现场安装方向可垂直，东西，西南，南北调节。

技术参数
安装地点	屋顶、地面
安装基础	水泥基础，螺旋地桩
安装角度	0-60°
风荷载	60m/s
雪荷载	1.6KN/㎡
离地高度	500-2000mm
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code IBC 2009,
	California Building Code CBC 2010；
支架材质	Q235B（热浸镀锌），AI6005-T5（表面阳极氧化）
紧固件材质	SUS304&锌镍合金&热浸镀锌
零配件材质	AI6005-T5（表面阳极氧化）
支架颜色	自然银色或根据客户要求着色
系统质保	10年
