系统概述

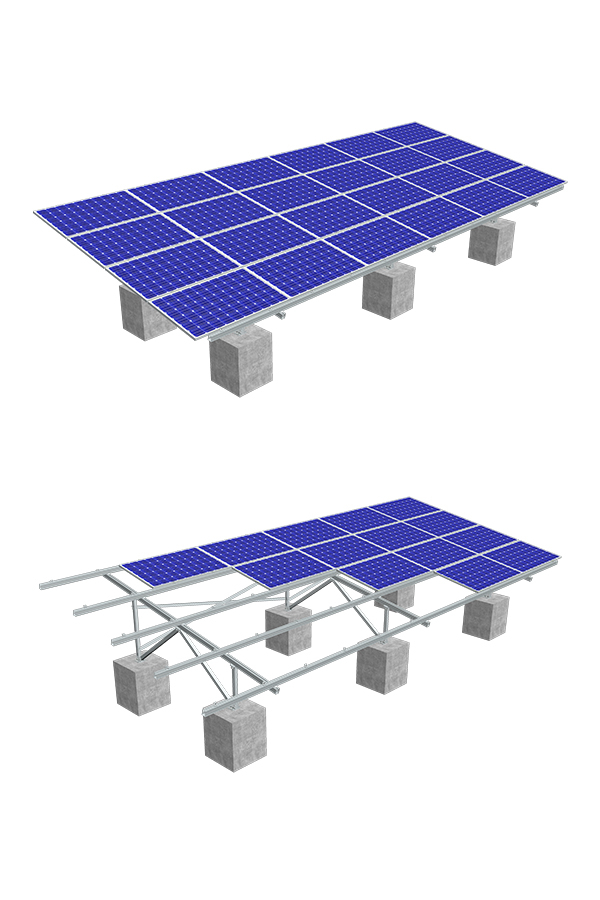

地面光伏支架系统GT4支架由经过表面阳极氧化处理的铝合金材质制成，支架重量轻且坚固，表面经过处理后防锈、防腐。适合中大型地面光伏电站项目和对抗风雪能力要求较高的地区。支架出厂出经过预组装，节省现场施工时间，降本增效。

产品区别

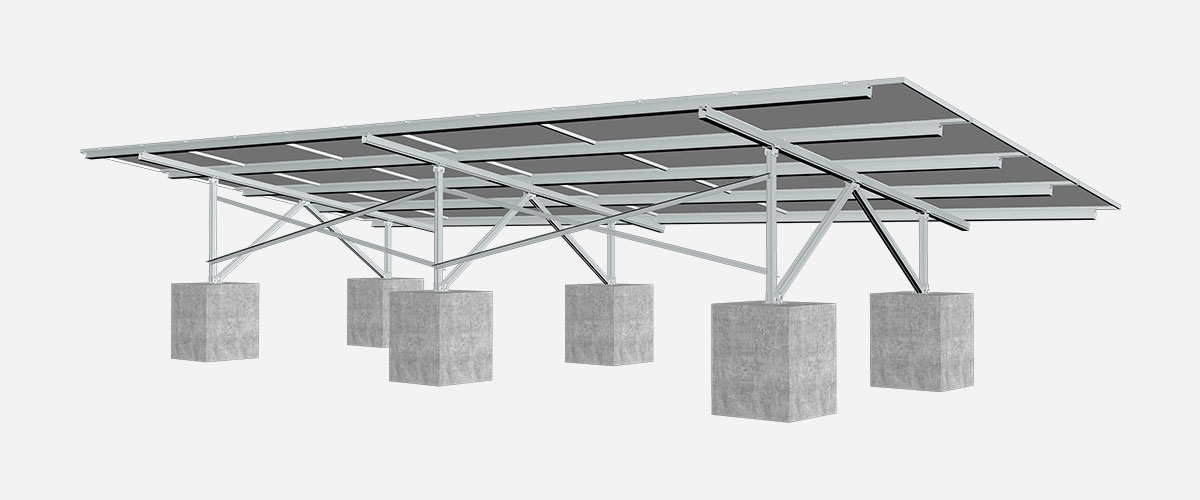

与全碳钢材质的单立柱地面光伏系统相比，GT4为多立柱结构，采用优质的铝合金制成，保证系统强度的同时更为轻便。

产品优势

1、稳固耐用

支架选用铝合金材质，轻便且稳固。表面经过阳极氧化处理，有防腐、防锈性能。

2、降本增效

支架结构设计能简化施工过程，高度预组装可以节省时间成本，提高安装效率。

3、灵活调节

安装角度可根据实际需求调节，适合各种不同的光照条件。

4、专业设计

纵梁使用专业压块固定，无需打孔，专业结构设计保证面板支架强度，增强稳定性，有抗风雪荷载能力。

技术参数
安装地点	地面
安装基础	水泥基础，螺旋地桩
安装角度	0-60°
风荷载	60m/s
雪荷载	1.6KN/㎡
离地高度	500-2000mm
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170 , DIN 1055 , JIS C 8955：2017,
	International Building Code IBC 2009 ,
	California Building Code CBC 2010
支架材质	AI6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AI6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
