系统概述

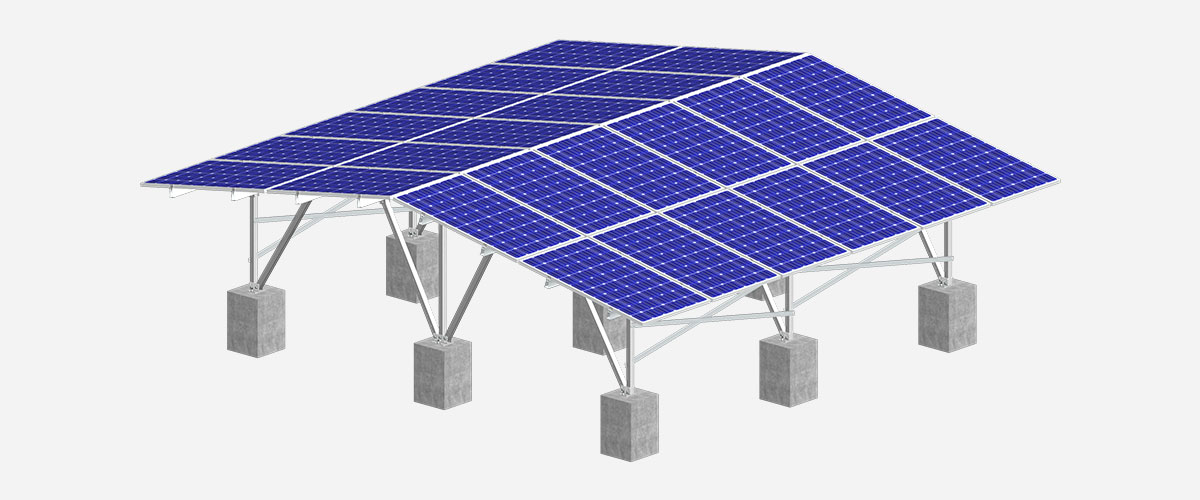

地面光伏支架系统SPGT4由经过表面阳极氧化处理的铝合金材质制成。采用对称式结构，有较强的抗风雪能力，适用于中、大型光伏电站安装。与PGT4相比，在铺设同样数量电池板的情况下，可以减少地桩数量，支架结构能够调整不同方向，保证系统强度的同时增加发电效率。

产品区别

与GT4、PGT4产品不同，SPGT4为对称式结构，在铺设同样数量电池板的情况下，减少占地面积，增加发电效率。

产品优势

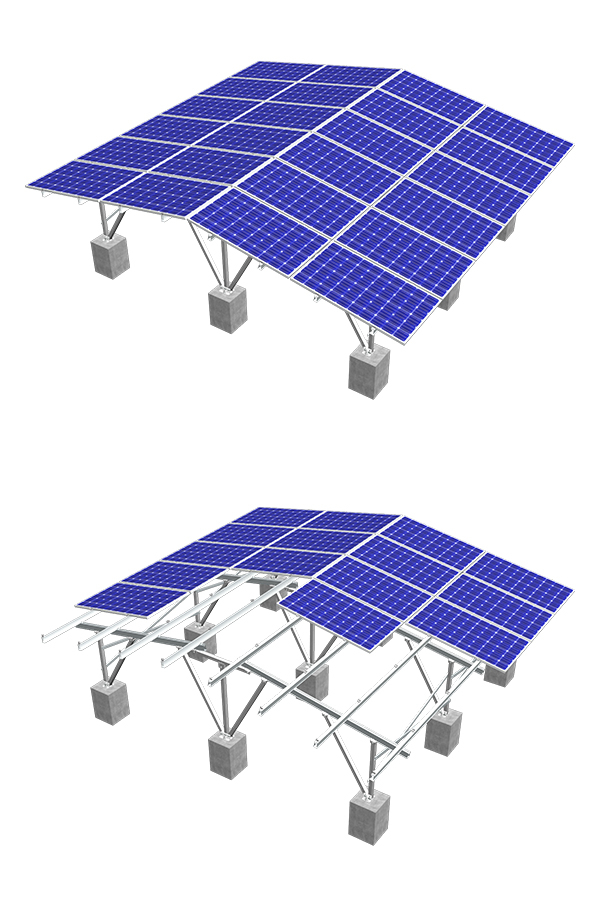

1、对称结构

对称结构减少占地面积，同时保证系统强度，有抗风压荷载的能力。

2、灵活调整

支架安装角度可根据项目实际需求进行调节，适应各种日照条件，稳定发电效率。

3、安装简便

支架预组装减少现场安装工序，快速完成项目施工进度。

4、增加效益

系统占地面积减少，同时可增加装机容量，提高发电量。

技术参数
安装地点	地面
安装基础	水泥基础，螺旋地桩
安装角度	0-30°
风荷载	60m/s
雪荷载	1.6KN/㎡
离地高度	500-2000mm
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code IBC 2009,
	California Building Code CBC 2010；
支架材质	AI6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AI6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
