系统概述

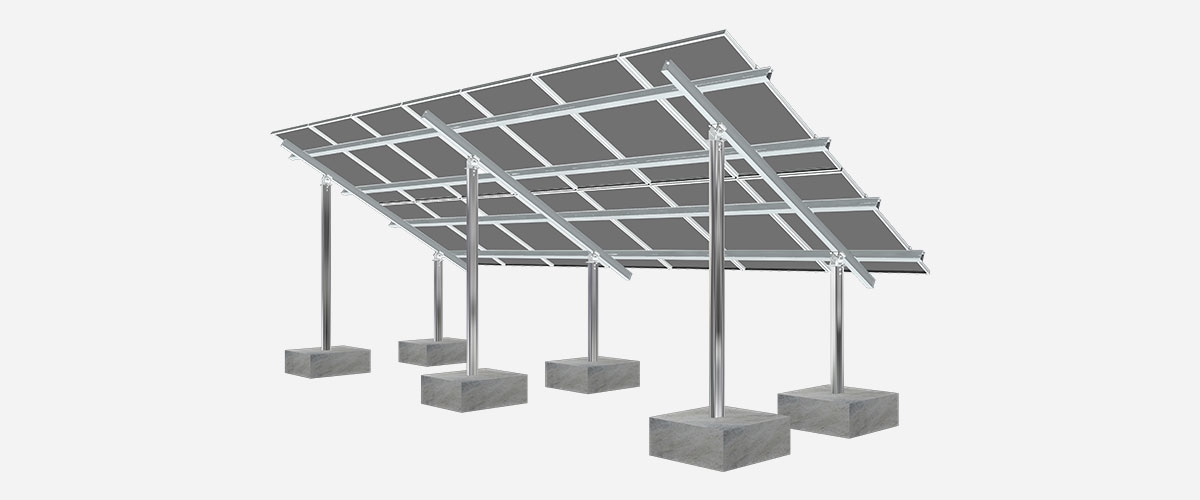

地面光伏支架系统 GT8主体采用阳极氧化铝和碳钢制成，结构设计稳定，具有较好的强度和抗腐蚀性，适用于大型商业和公共事业电站安装。该系统采用双立柱结构，免去多余结构部件，满足系统强度要求。安装简单，无需现场再加工，降低成本。兼容市面上有框或者无框的组件。

产品区别

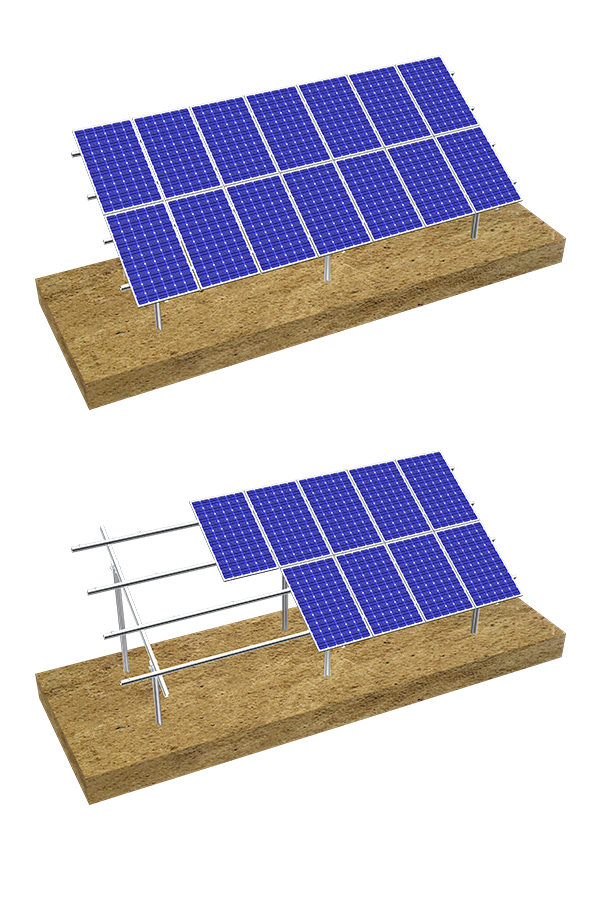

GT8和 GT7在材质和结构上各有不同，GT7系统结构与GT8 相比更为简单，两者安装基础也有一定差别。

产品优势

1、结构设计

系统采用立柱为安装基础，双桩设计无需抱杆，节省材料成本，结构可根据现场环境调整。

2、强度提升

纵梁安装无需打孔，采用夹具固定，重力方向一致，可提升系统强度。

3、兼容性好

系统夹具可兼容市面上多种类型组件，安装能适应地面环境。

4、安装便捷

部分支架采用预装形式，现场安装工作量较少，安装过程简单，为项目节省人工和时间成本。

技术参数
安装地点	地面
安装基础	几形立柱
安装角度	0-60°
风荷载	60m/s
雪荷载	1.6KN/㎡
离地高度	500-2000mm
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170 , DIN 1055 , JIS C 8955：2017,
	International Building Code IBC 2009 ,
	California Building Code CBC 2010
支架材质	Q235B（热浸镀锌）&AI6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AI6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
