系统概述

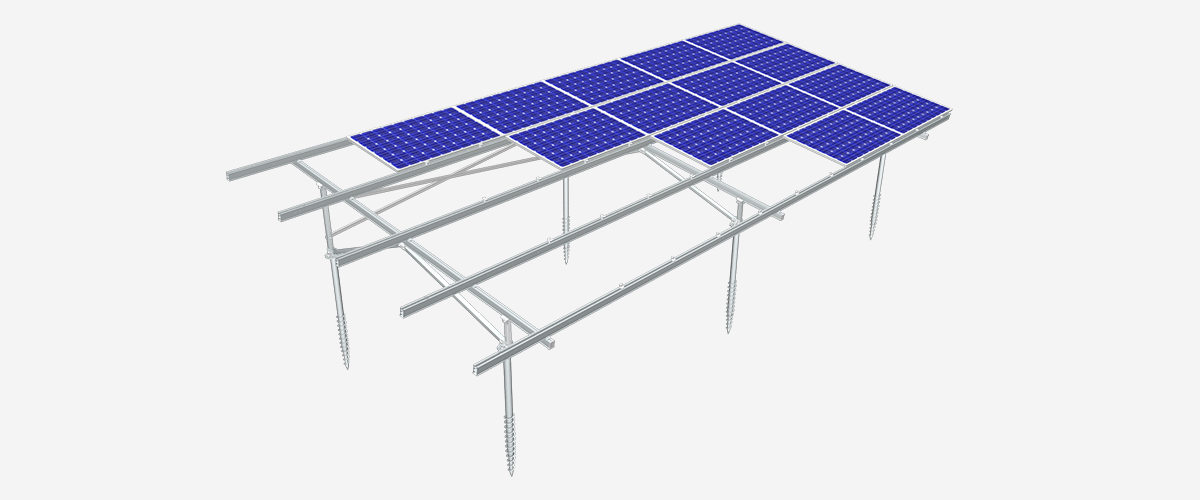

MRac 地面光伏支架系统TCGT4 该产品适用于抗风雪能力要求更高的安装区域，具有高度预安装特性，支架系统可前后、左右及上下方向上对进行调节，适用于中大型光伏电站的安装，专业的结构设计在确保系统强度的前提下，有效的提高了工程安装的时效，大大降低了安装成本。

系统优势

• 卡块及卡槽采用对称式的设计

  安装时无方向性的要求，提高安装效率。




• 纵梁的固定无需打孔

  采用专用压块固定在接头上，压紧方向与整体受力方向一致，大大提高强度。

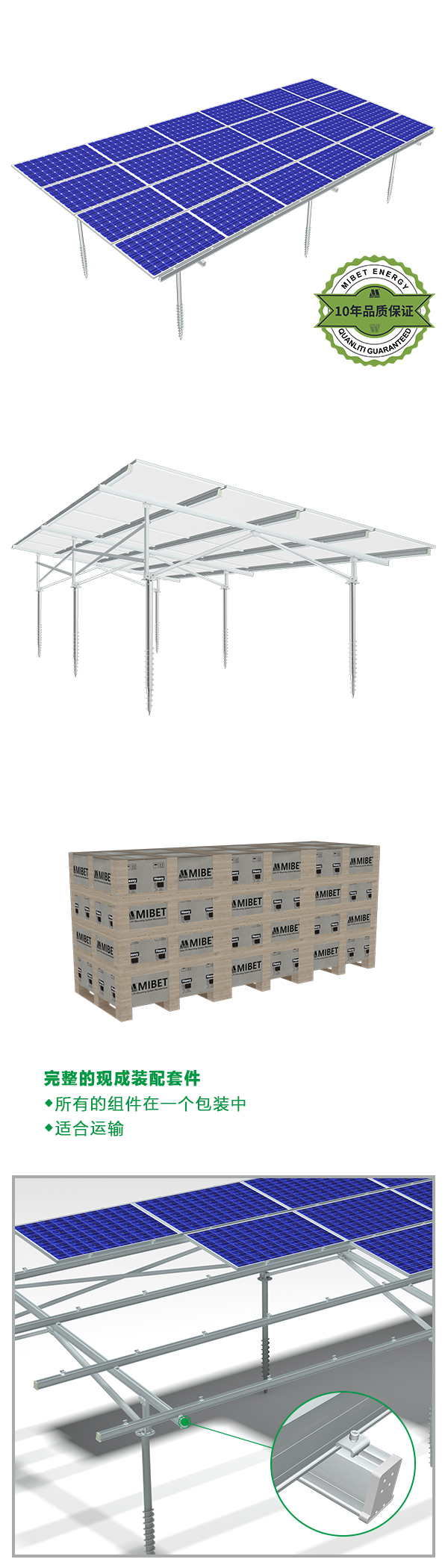

• 高度预装节约安装时间

  安装零配件少，厂内高度预安装，无需任何现场切割或钻孔，减少现场施工难度，

  及施工时间，大大降低了项目成本。




• 现场灵活调节

  行业领先专业设计，根据地形调节设计，可实现垂直，东西，西南，南北调整，

  简化安装，实现光伏发电量最大化。

技术参数
安装地点	地面

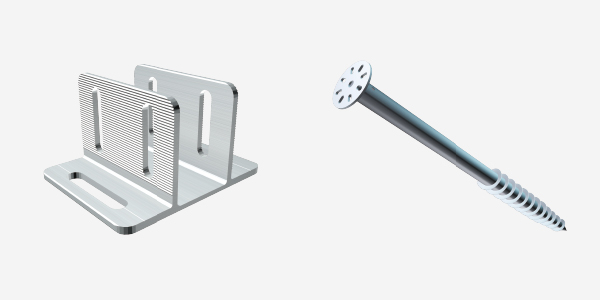

安装基础	水泥基础，螺旋地桩
安装角度	0-60°
风荷载	60m/s
雪荷载	1.6KN/㎡
离地高度	500-2000mm
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；

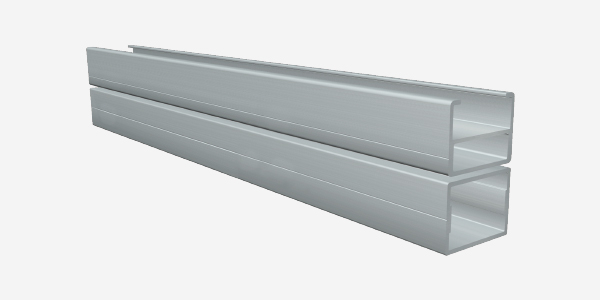

支架材质	AL6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年

服务与支持

• 迈贝特的专业销售团队将提供基本的产品介绍与培训。

• 迈贝特的专业技术团队将提供基于卫星测量数据的漂浮系统安装解决方案。

• 迈贝特销售团队将提供安装指导和在线服务。

• 迈贝特将提供10年的质量保证和5年的产品保修。

模块类型与布局方向

• 阵列布局可以是水平的。

• 与市场上所有主要部件兼容。

技术认证
