系统概述

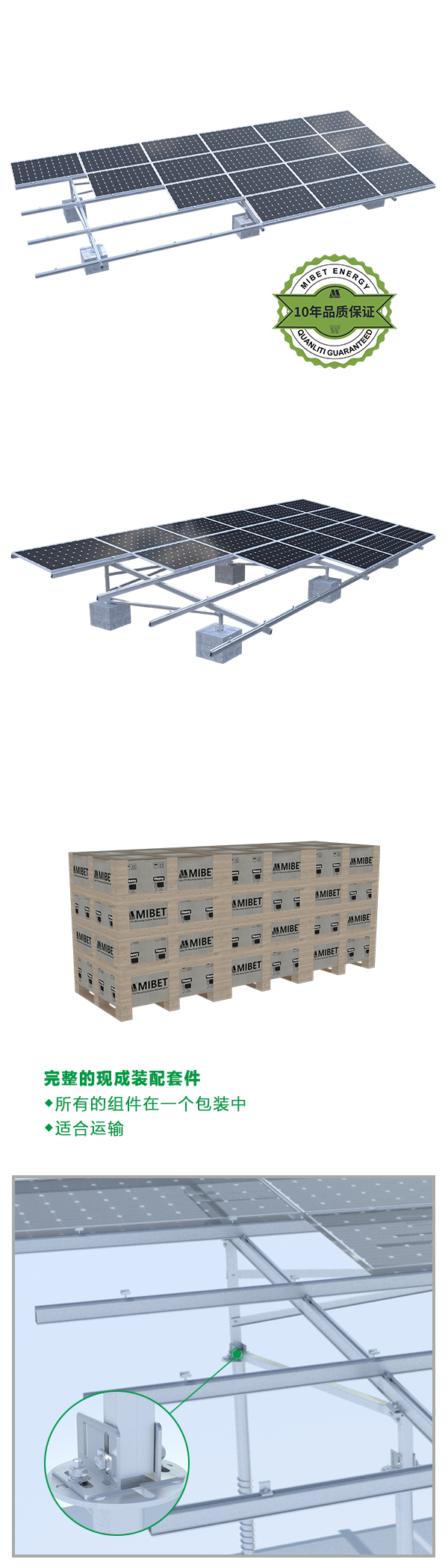

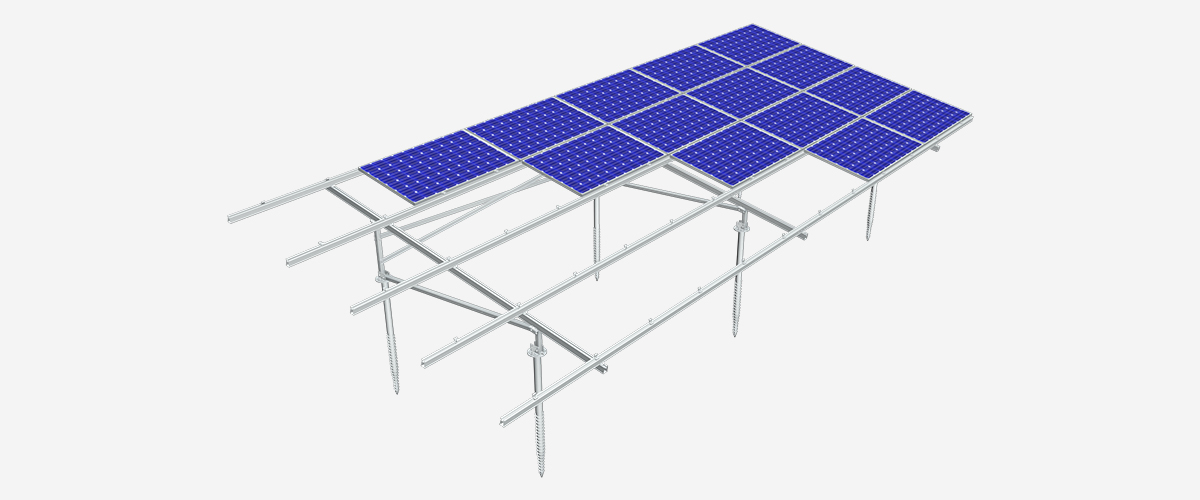

地面光伏支架系统NPGT4是 PGT4经济型的版本，在保证系统稳固的情况下，针对风雪压力更低的环境特定开发，为中、小型光伏电站打造。根据PGT4的基础调整纵梁、横梁、立柱等结构设计，使整体系统的价格更具优势。预组装支架方便现场安装，缩短施工时间，实现经济效益。

产品区别

在PGT4的基础上优化结构，降低成本，更具性价比。

产品优势

1、坚固稳定

选用铝合金材质，表面采用阳极氧化工艺处理，轻便、稳固、防腐、防锈。优化纵梁连接，经济且保证结构稳定性。

2、降本增效

支架已出厂预组装，现场安装无需切割钻孔，节省施工时间，提高安装效率。

3、灵活调节

支架安装角度可根据项目实际需求进行调节，适应各种日照条件，稳定发电效率。

4、性价比高

进一步优化结构并保证系统稳定性，降低成本，有价格优势。

技术参数
安装地点	地面

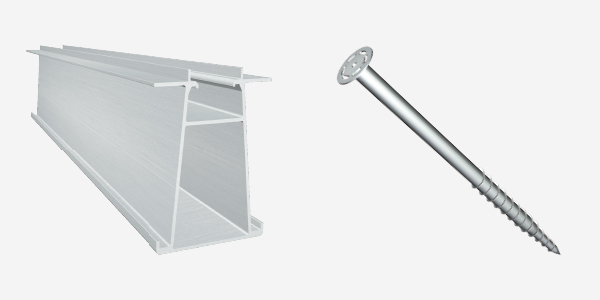

安装基础	水泥基础，螺旋地桩

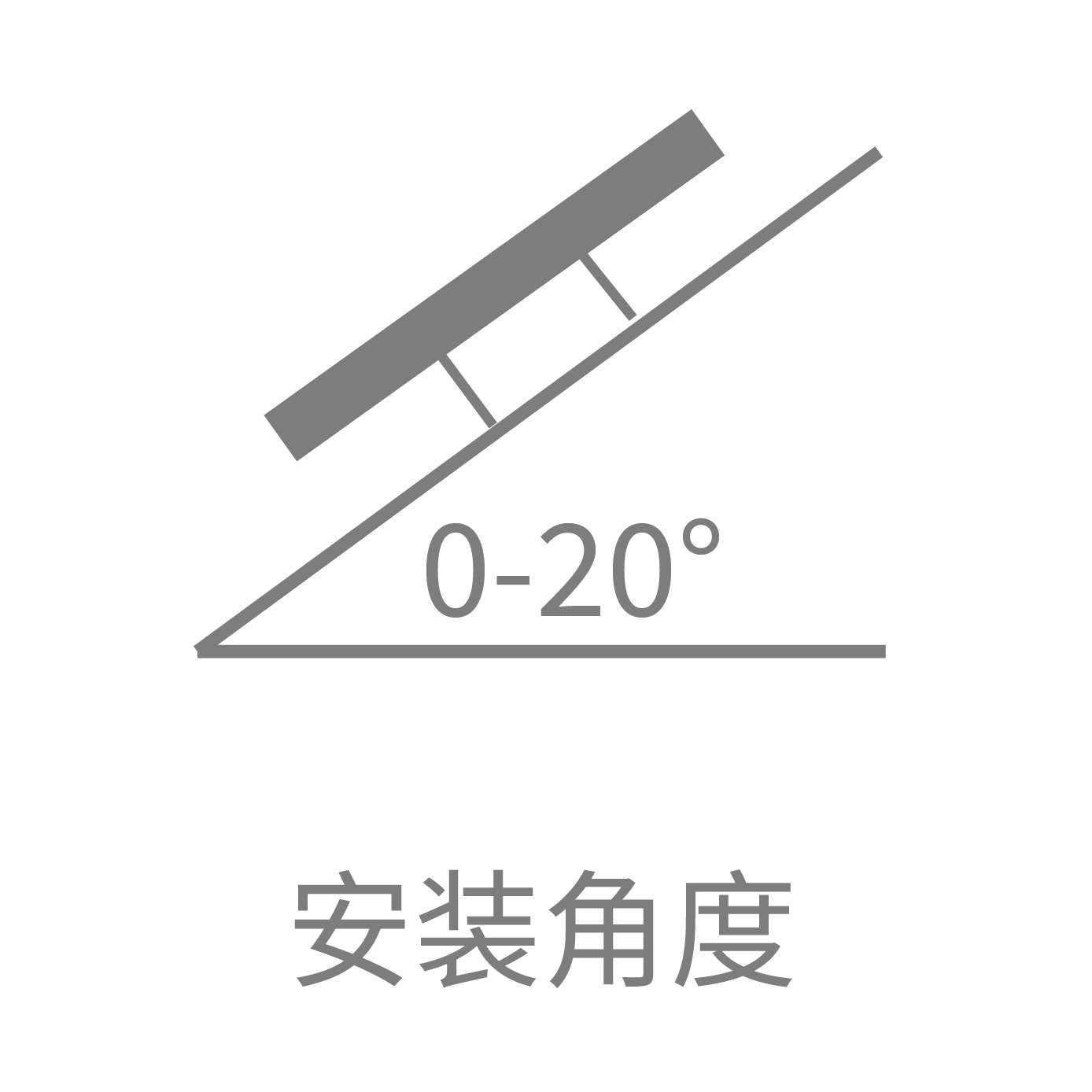

安装角度	0-20°
风荷载	38m/s
雪荷载	1.0KN/㎡

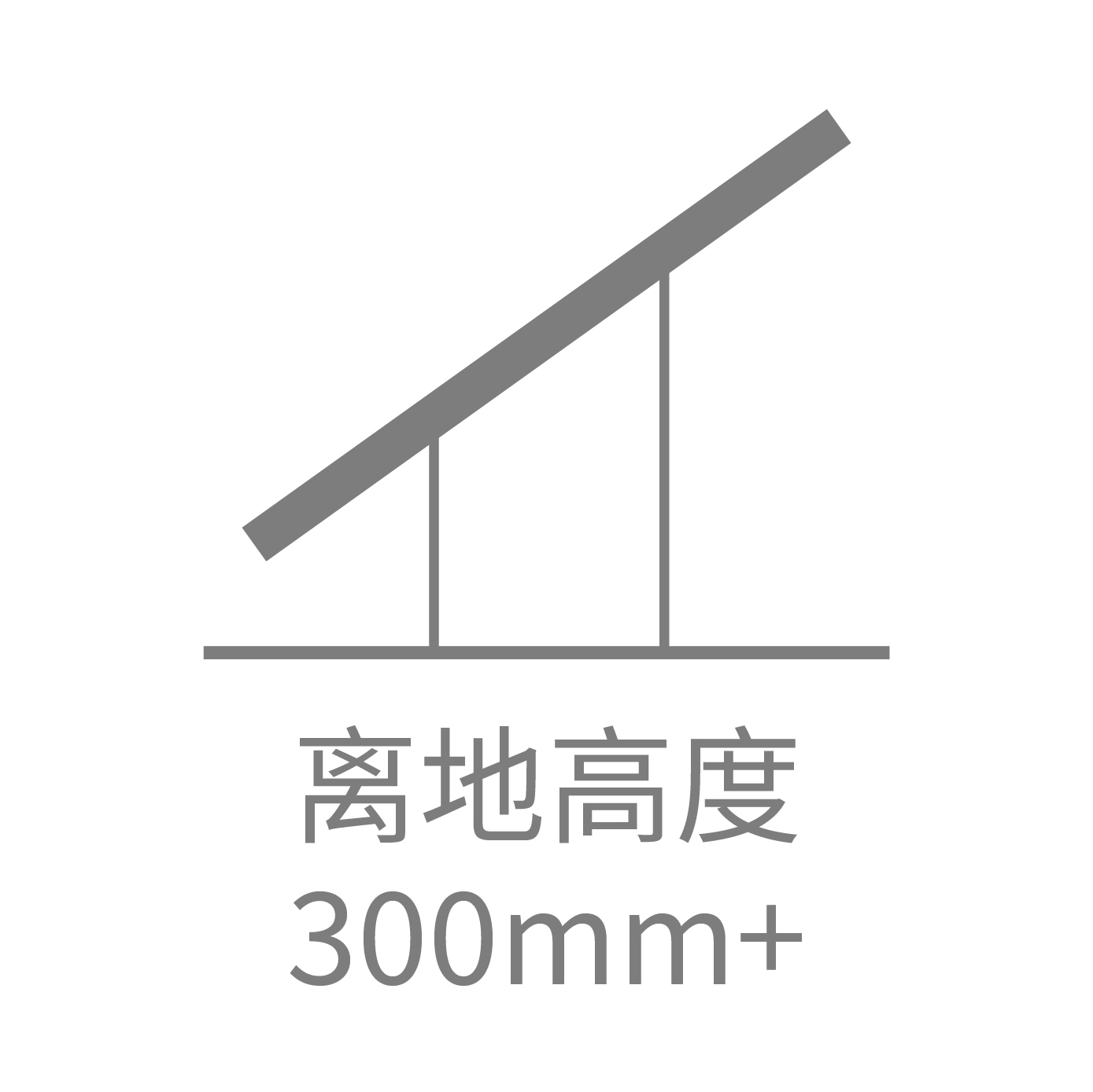

离地高度	300mm+
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支架材质	AL6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年

服务与支持

• 迈贝特的专业销售团队将提供基本的产品介绍与培训。




• 迈贝特的专业技术团队将提供基于卫星测量数据的漂浮系统安装解决方案。




• 迈贝特销售团队将提供安装指导和在线服务。




• 迈贝特将提供10年的质量保证和5年的产品保修。

模块类型与布局方向

• 阵列布局可以是水平的。




• 与市场上所有主要部件兼容。

技术认证
