金属瓦立缝太阳能夹具概述

Mibet 为彩钢瓦直立缝金属屋顶提供专业的太阳能板安装解决方案。使用夹具，可以将太阳能电池板和导轨固定在金属屋顶上，无需钻孔。此外，你还可以选择不使用导轨的方式安装太阳能电池板。适用于工商业金属屋顶光伏电站的安装。

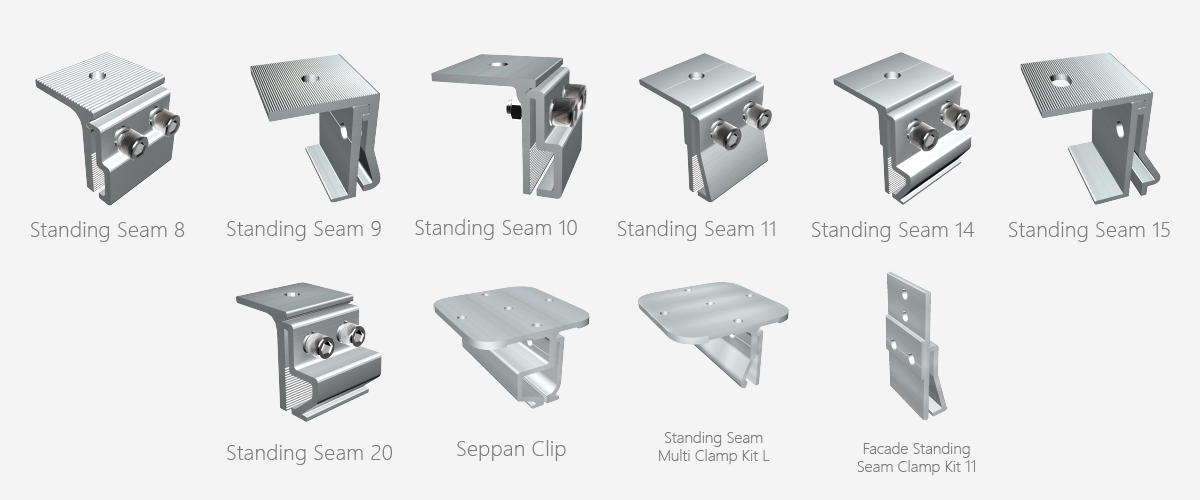

MRac 夹具由高抗拉强度铝制成，它的设计允许单螺栓或双螺栓紧固，节省安装时间并易于施工。这种多功能夹具适用于纵向和横向面板，并且可以适合各种立缝金属屋顶，包括单卷缝和双卷缝或类似设计。与大多数太阳能电池板兼容。

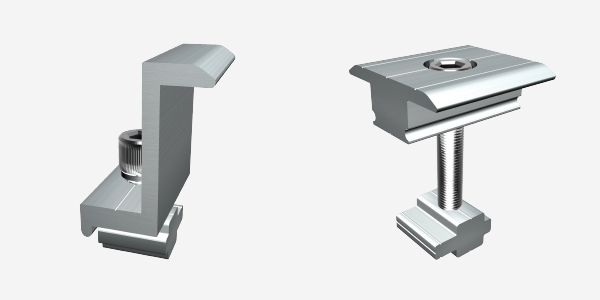

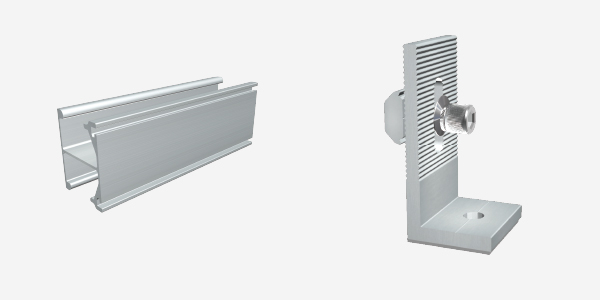

我们的夹具可确保电池板的牢固连接，无需穿透屋顶板，从而以最小的重量提供最佳的稳固性。通过各种配件组合（例如 L 脚、中压块或侧压块）可快速轻松地连接到轨道组件。

我们的彩钢瓦金属屋顶夹具经过了严格的风压和模拟雪荷载测试。它们的设计可承受高达 60 m/s 的最大风荷载和高达 1.6 KN/m2 的雪荷载。即使在极端天气条件下，这也确保了其稳定的性能，为你的太阳能电站提供可靠的运行。

---

金属瓦立缝太阳能夹具特点

1、非常适合大型工业和商业金属屋顶。
2、兼容多种组件类型，包括有框60片、72片、无框组件。
3、采用高级铝 6005-T5 制成，并采用 SUS304/316 紧固件，增强耐用性。
4、兼容各种类型的彩钢瓦立缝金属屋面。
5、预组装，安装简单且经济高效。
6、夹具仅固定在凸起的接缝上，因此不会对屋顶表面造成损坏。
7、设计可承受最大 60 m/s 的风荷载。
8、可承受最大雪荷载1.6KN/m2。

---

金属瓦太阳能夹具技术参数

系统参数
系统名称	MRac 彩钢瓦金属立缝太阳能夹具 (直立锁边)
安装地点	金属板屋面
安装基础	彩钢瓦
安装角度	0-15°
风荷载	60m/s
雪荷载	1.6KN/㎡
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支架材质	AI6005-T5（表面阳极氧化）
紧固件材质	SUS304&锌镍合金&热浸镀锌
零配件材质	AL6005-T5（表面阳极氧化）
支架颜色	自然银色或根据客户要求着色
系统质保	10年
