梯形彩钢瓦太阳能短导轨 (平面支撑)

梯形彩钢瓦太阳能短导轨概述

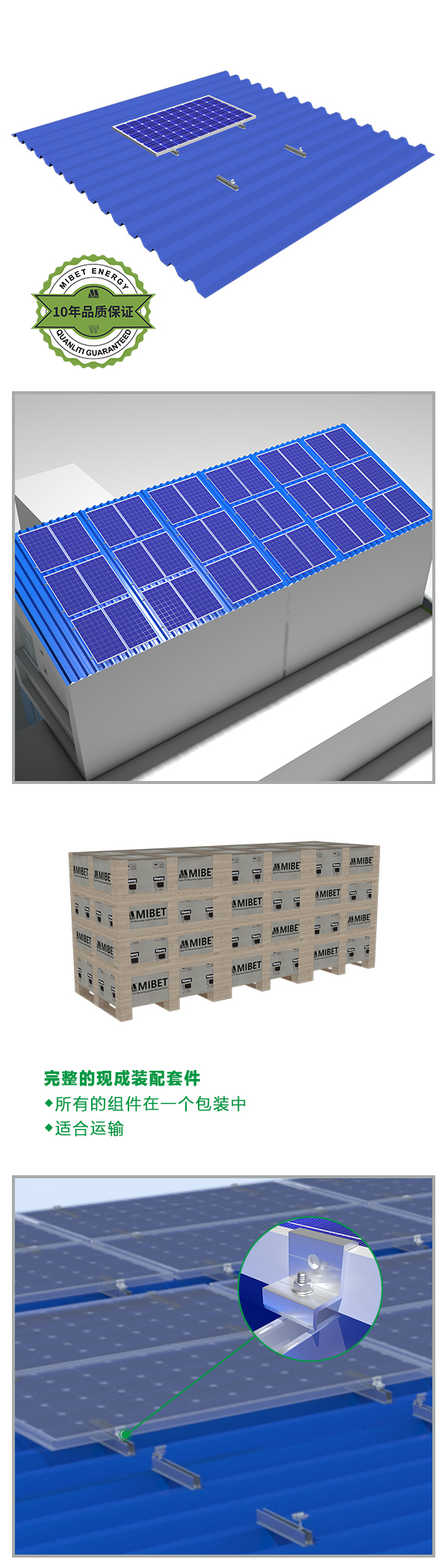

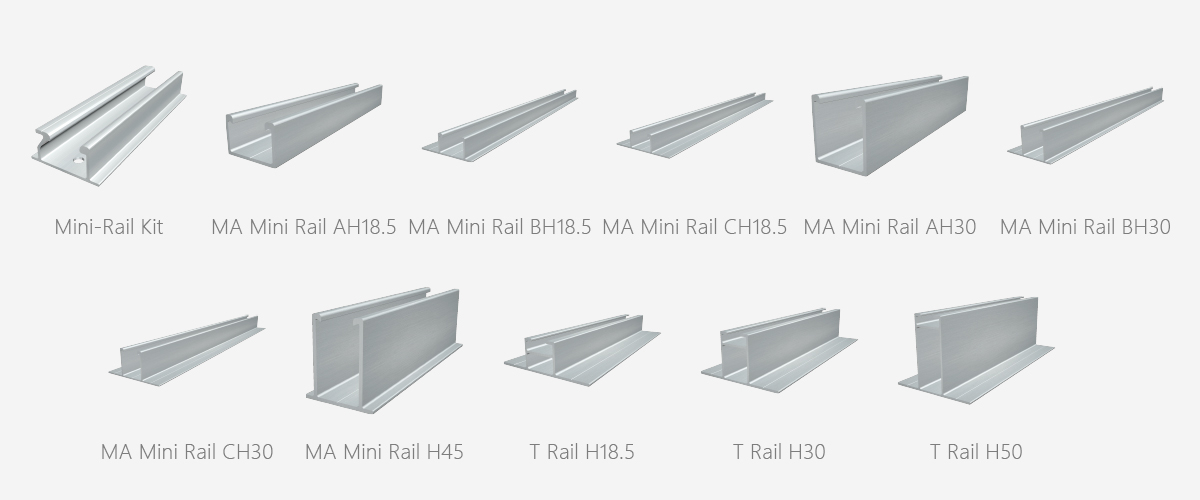

MRac 梯形彩钢瓦屋顶太阳能铝制短导轨可满足梯形或波纹状的金属屋顶上太阳能电池板轨道安装的需求。凭借优秀的工程师团队和健全的质量管理体系，我们有能力提供满意的解决方案。

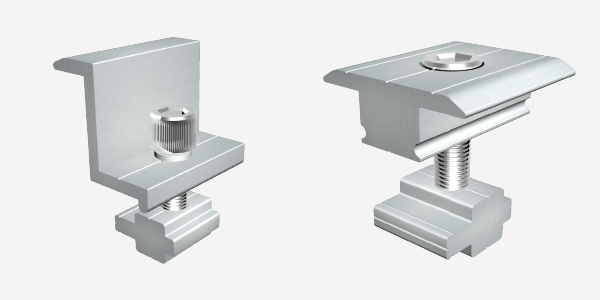

轨道安装的组件包括开槽导轨、端部和中部夹具、橡胶垫圈以及螺母和螺栓。

1、可以平行于屋脊，也可以横跨屋脊。
2、可灵活改变太阳能电池板的方向，适合横向和纵向布局。

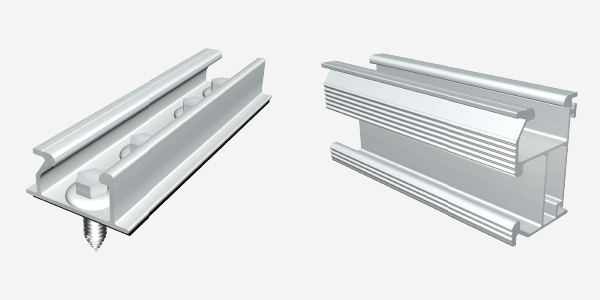

3、迷你短导轨采用优质AL6005-T5铝材（阳极氧化）制成，具有耐腐蚀、防锈性能。

技术参数
安装地点	金属屋顶
安装基础	梯形彩钢瓦
安装角度	0°
风荷载	60m/s
雪荷载	1.6KN/㎡
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支撑座材质	Q235B（热浸镀锌），AL6005-T5（表面阳极氧化）
紧固件材质	SUS304&锌镍合金&热浸镀锌
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
