平屋顶光伏压载支架系统概述

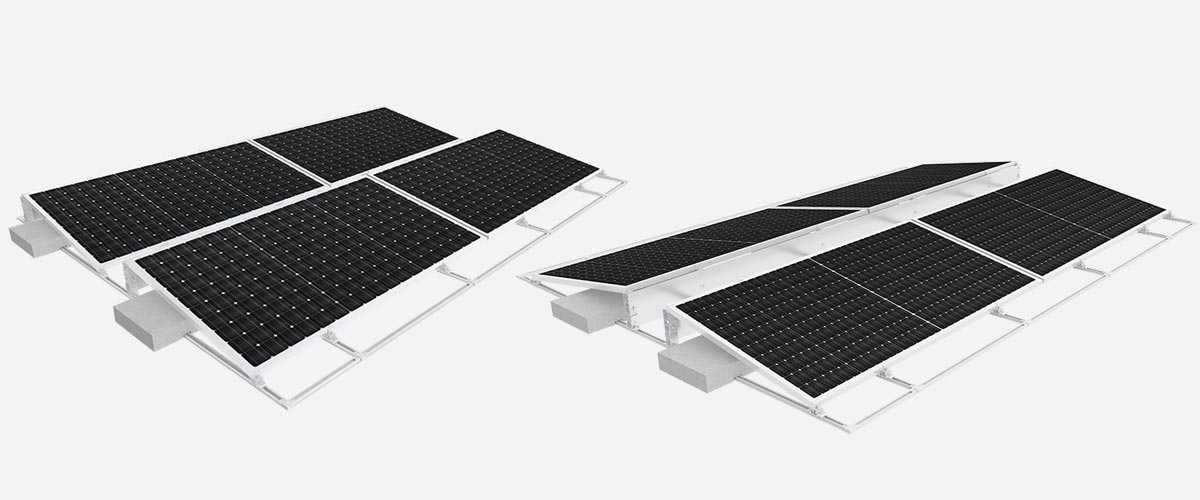

平屋顶光伏支架系统 RM-Ad 是一款非穿透性的解决方案，主要用于平屋顶光伏系统安装，为解决大型组件安装下沉问题而研发，可防止组件变形。通过矩阵式分区水泥压载降低系统重量，结构后侧挡风板加强系统稳定性。可根据屋顶形状和装机量要求选择单排或者对称结构。

与RMI系列产品相比，RM-Ad增设了组件固定位、采用可调后基座来防止大型组件下塌。

---

平屋顶光伏压载支架系统特点

1、稳固耐久

系统支架精选优质氧化铝材质，轻便稳固，防锈耐腐蚀。

2、矩阵设计

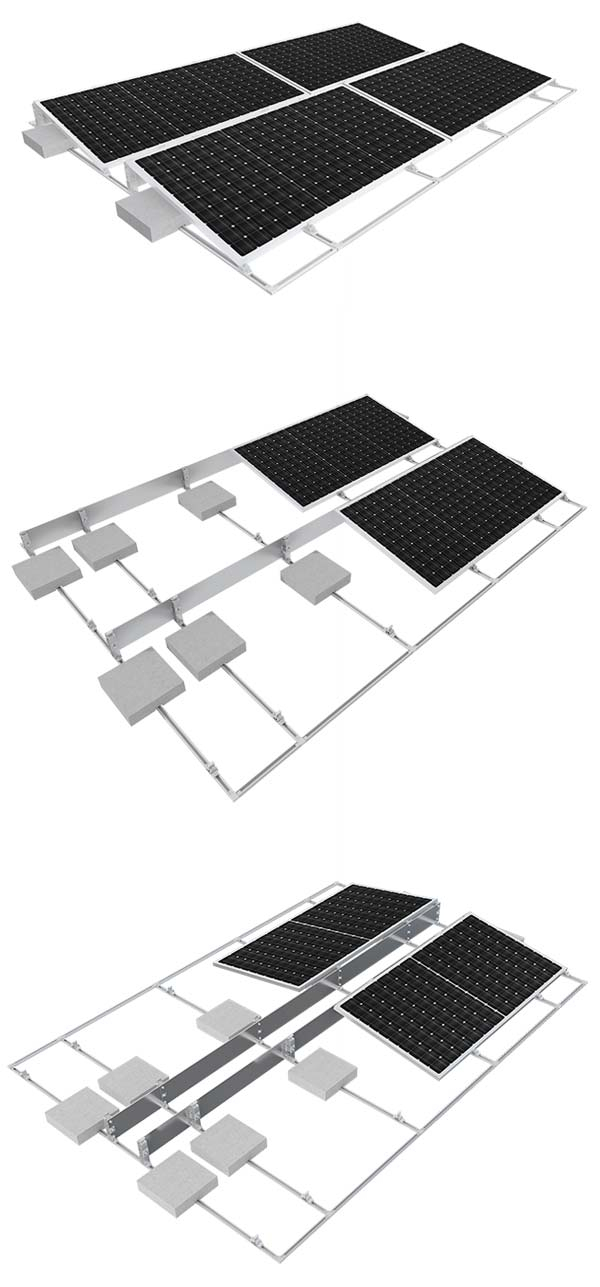

专业矩阵设计无需穿透屋顶，水泥压载安装分散系统重量，减轻屋顶承重，结合挡风板可提高抗风性能。

3、安装便捷

配件较少，结构简单，可复制性强，提升安装效率，节省人力、时间成本。

4、保护组件

该系统为组件长边固定，增设太阳能板固定位预防变形，兼容市面上大型组件安装。

---

技术参数
产品名	平屋顶光伏压载支架系统 RM-Ad（单/双向矩阵）
安装地点	平屋顶
安装基础	水泥基础压载
安装角度	10 °
风荷载	60m/s
雪荷载	1.6KN/㎡
适用组件类型	有框
组件排版方式	横向
标 准	AS/NZS 1170 , DIN 1055 , JIS C 8955：2017,
	International Building Code IBC 2009
	California Building Code CBC 2010
支架材质	AL6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
