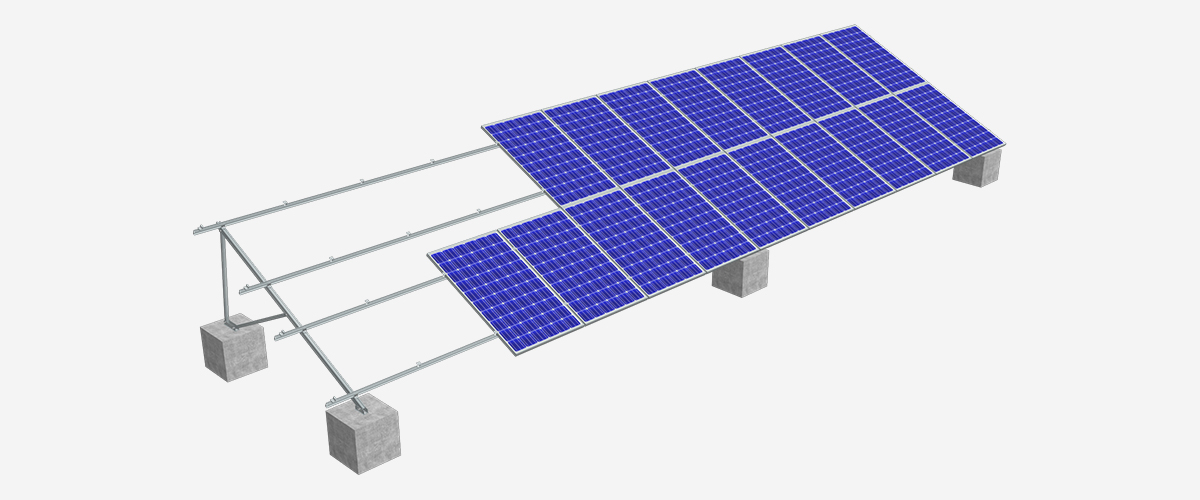

无底梁双排三角支架系统概述

MRac 无底梁双排三角支架系统 RMIV 是在 RMII 基础上进行优化，可满足平屋顶与地面太阳能电池板的安装。电池板可以横排或竖排并列排放成一排（或两排），专业的结构设计同样保证了安装的快捷性和良好的稳定性。

---

无底梁双排三角支架系统特点

1、专业的结构设计，确保系统强度

优良的结构设计让现场的安装更加快速，可用于不同的平屋顶工程安装，电池板兼容性强。

2、独有的基座设计

三角架基座结构可以自由地安装在平屋顶和地面上，通过和水泥基础或钢制基础进行连接稳固。独有的基座结构用料更省成本更低。

3、电池板安装方式灵活

满足组件横排或竖排需求。

4、单双排，可调节结构

单排及双排安装结构自由结合，还有可调节型结构，更大程度上满足了客户需求。

---

无底梁双排三角支架技术参数

技术参数
安装地点	平顶屋，地面
安装基础	水泥基础，钢制基础
安装角度	0-60°
风荷载	60m/s
雪荷载	1.6KN/㎡
适用电池板类型	有框，无框
电池板排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支架材质	AL6005-T5 (表面阳极氧化)
紧固件材质	不锈钢SUS304&锌镍合金&热浸镀锌
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
