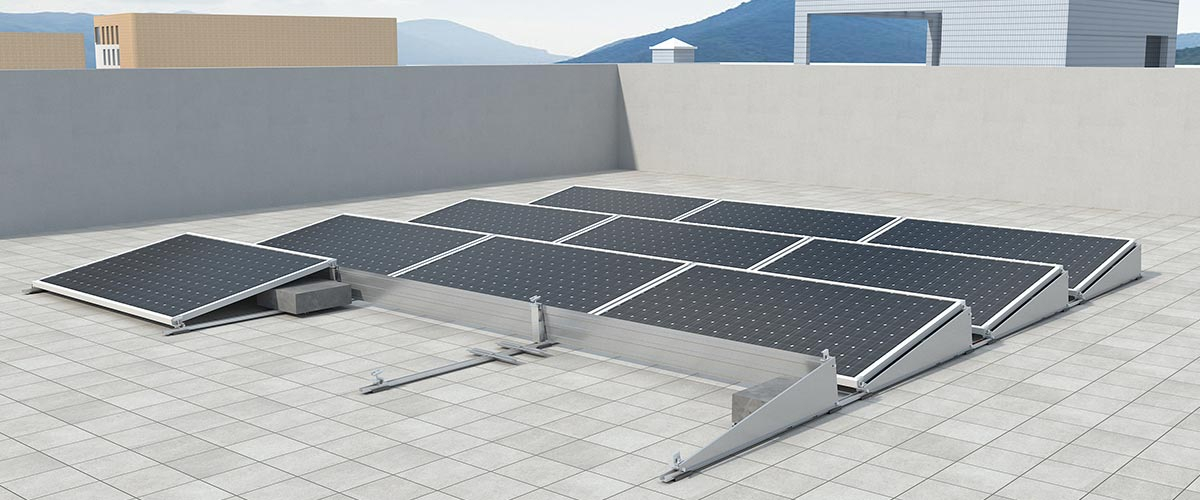

平屋顶压载支架系统概述

平屋顶太阳能压载支架系统（全挡风可选）是为平屋顶开发的一款非穿透性解决方案。结构采取多面挡风设计，稳固性高，可按当地风压选配挡风板。系统主要匹配欧美小板型短板组件，采取短边固定方式。配件高度预装，治具限位组件配合连接件可免工具快速组装，提升安装效率，降低施工成本。系统提供双边压载板、压载支撑板、角铝固定水泥块三种压载方式选择，满足不同安装环境需求。

与其余矩阵系统相比，该系统最大的特点是多面挡风和免工具安装的特性，助力提升系统抗风性能和安装效率。

---

平屋顶压载支架系统特点

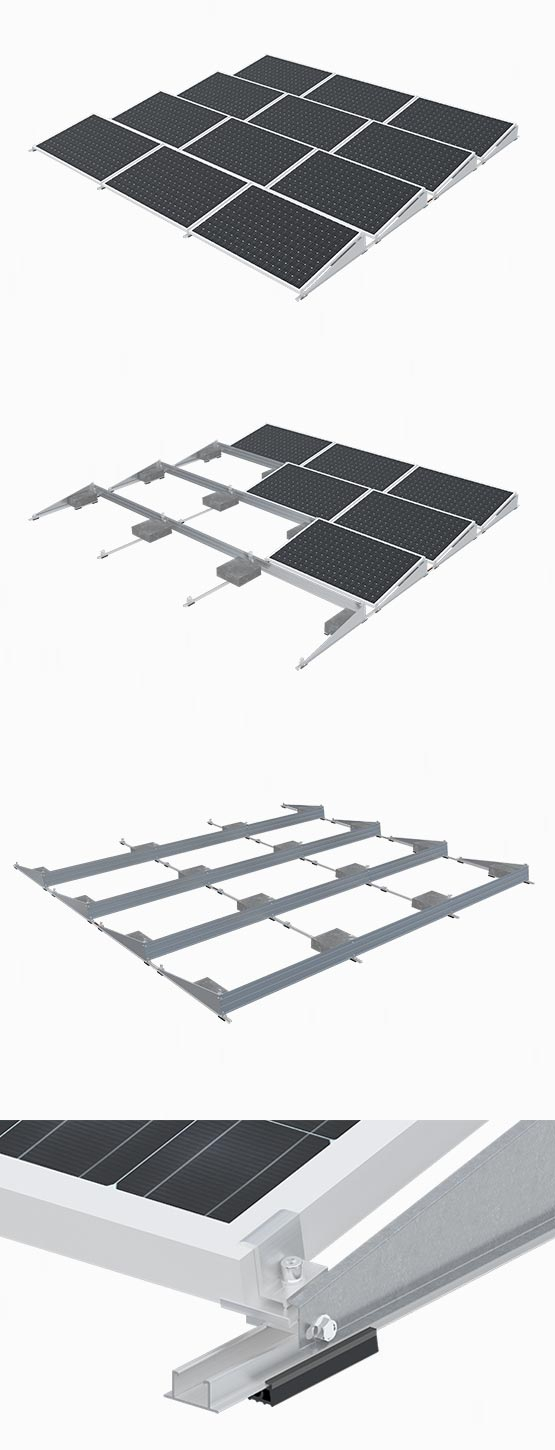

1、矩阵设计

安装无需穿透屋顶，三种压载方式灵活选择，可复制矩阵结构安装减轻系统压载重量。

2、抗风性高

两侧及背面设有挡风板，结合矩阵压载可提高系统的抗风性。

3、快速安装

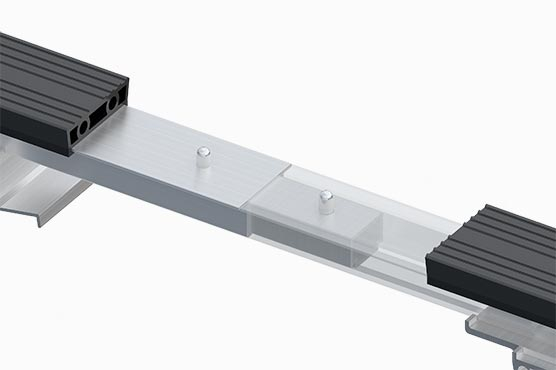

治具限位组件可免工具快速组装连接件，提升安装效率。

4、节约成本

高度预装和免工具组装连接件方式降低现场施工难度，大大减少成本。

---

平屋顶压载系统技术参数

技术参数
安装地点	混凝土平屋面
安装基础
安装角度	10°
风荷载	44m/s
雪荷载	1.6KN/㎡
离地高度
适用组件类型	有框
组件排版方式	横排
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code IBC：2009,
	California Building Code CBC：2010；
支架材质	AL6005-T5 (表面阳极氧化)
紧固件材质	不锈钢SUS304
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年

技术认证
