彩钢瓦太阳能支架系统概述

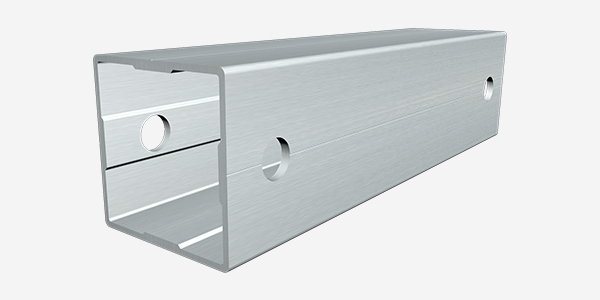

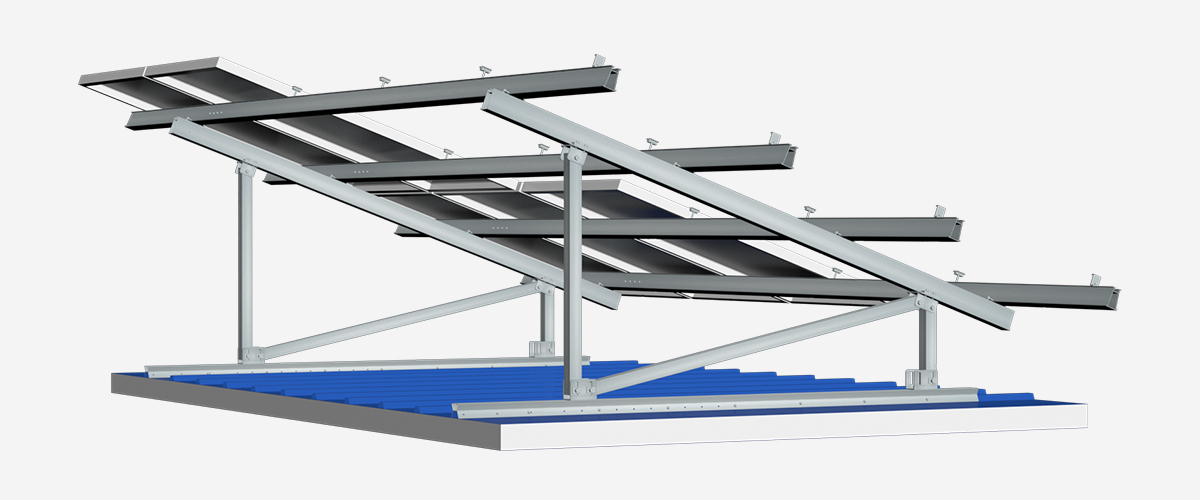

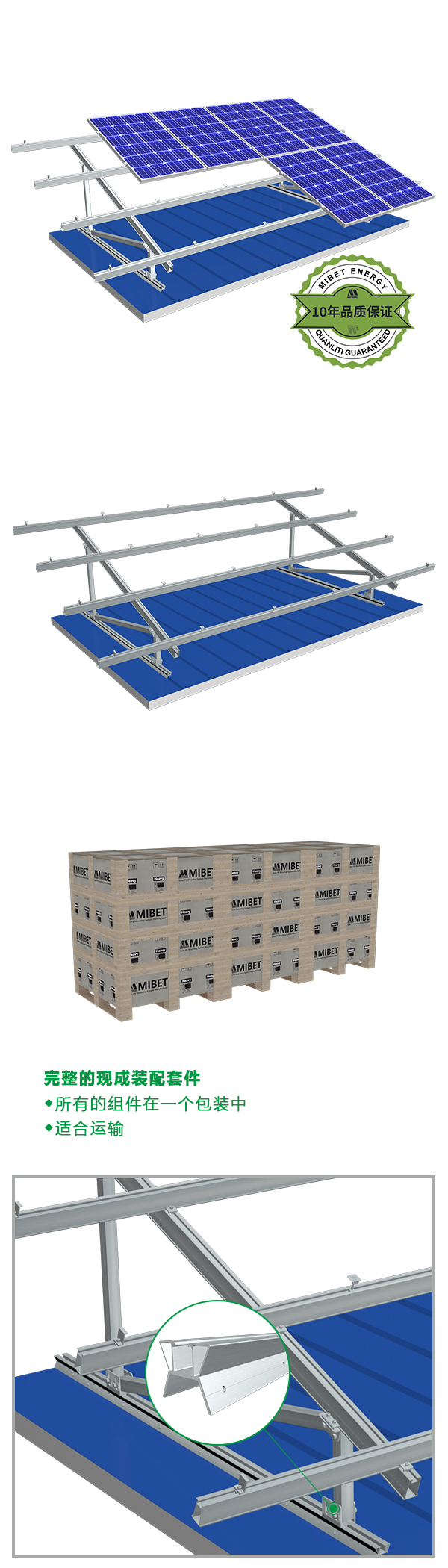

MRac 彩钢瓦太阳能支架系统 PGT4 适用于不同彩钢瓦屋面光伏电站的安装。经过优化的方管支架与纵梁结构，可提升结构支撑强度及支架系统的整体稳定性，有较强的抗风雪能力。支架系统可对前后、左右及上下方向进行调节，方便固定在最佳照射角度，让电池板产生最大电能输出。

---

彩钢瓦太阳能支架系统特点

1、卡块及卡槽采用对称式设计，安装时无方向性的要求，更加便捷；
2、底部固定使用彩钢瓦夹具，可保证系统的稳固性；
3、安装零配件少，已高度预安装，无需任何现场切割，减少现场施工难度及时间；
4、现场灵活调节，可实现垂直、东西、西南、南北调整。

---

彩钢瓦太阳能支架技术参数

技术参数
安装地点	彩钢瓦屋面
安装角度	0-30°
风荷载	60m/s
雪荷载	1.6KN/㎡
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支架材质	AL6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
