彩钢瓦TPO防水屋面光伏支架系统

TPO防水屋面光伏支架系统概述

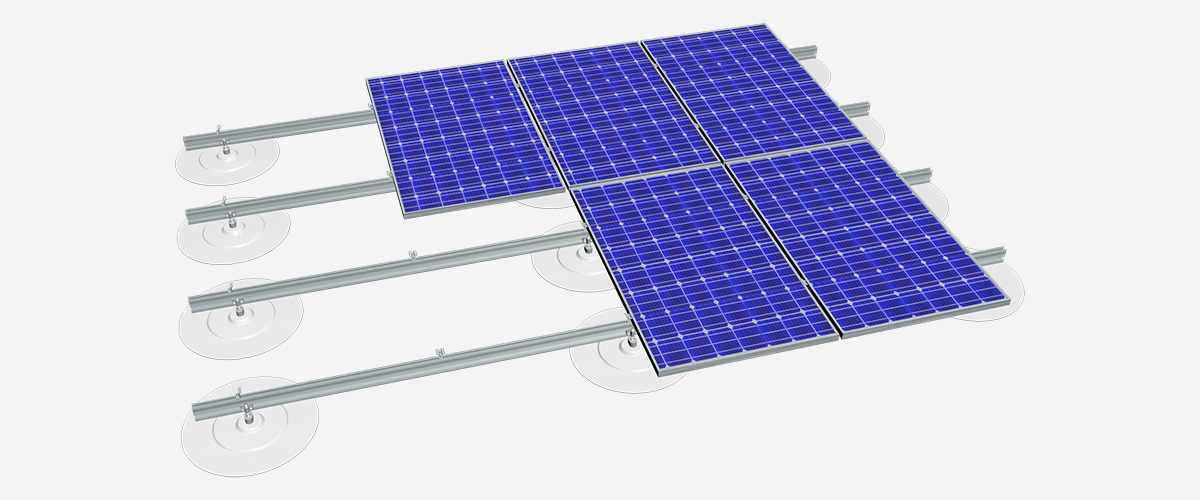

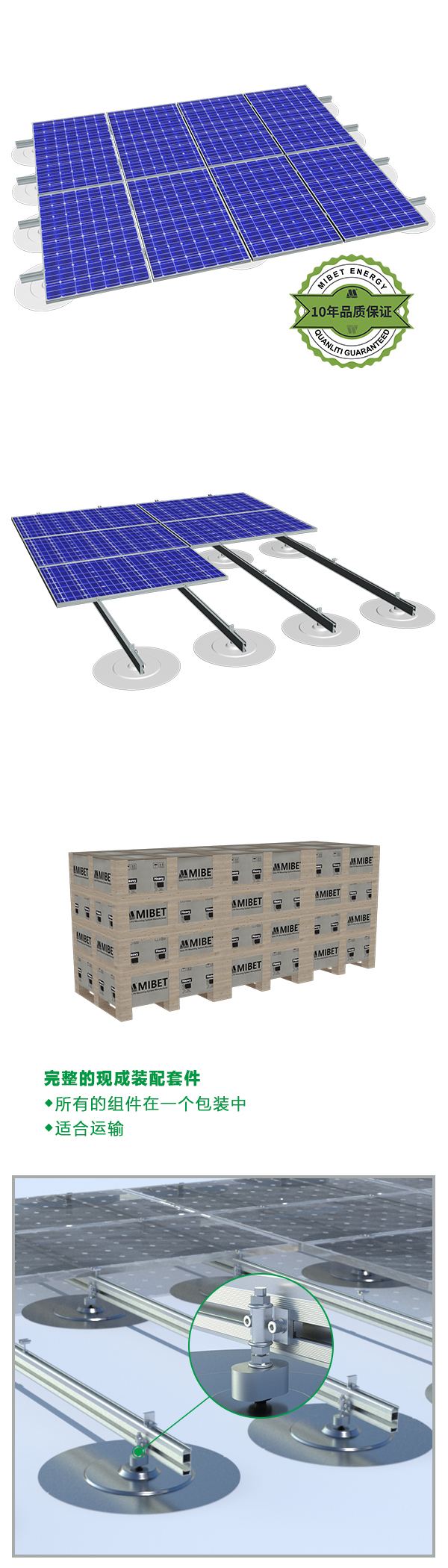

MRac 彩钢瓦TPO防水屋面光伏支架系统主要适用于铺设TPO防水卷材的彩钢瓦屋顶，主结构材质不锈钢+铝合金，专业的防水结构设计让业主无需担心屋顶渗水的问题，解决太阳能电站安装和保护屋顶的需求。可根据屋顶情况单独设计适合方案，专利配件的设计，保证优良的结构强度计算，帮你最大程度的降低工程安装时间和安装成本。

TPO防水屋面光伏支架系统特点

1、我们提供安装手册与系统解决方案，节约现场施工时间和成本。
2、TPO屋面太阳能支架系统可以支持不同类型的光伏组件。

TPO防水屋面光伏支架技术参数

技术参数
安装地点	彩钢瓦屋顶

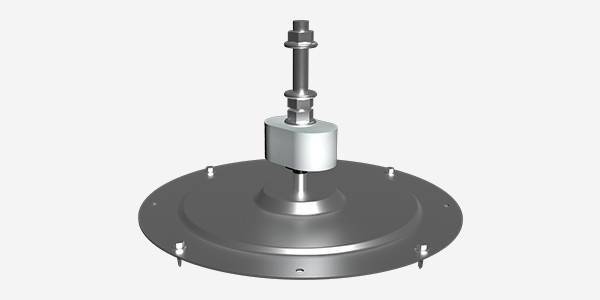

安装基础	TPO防水卷材的梯形彩钢瓦屋顶

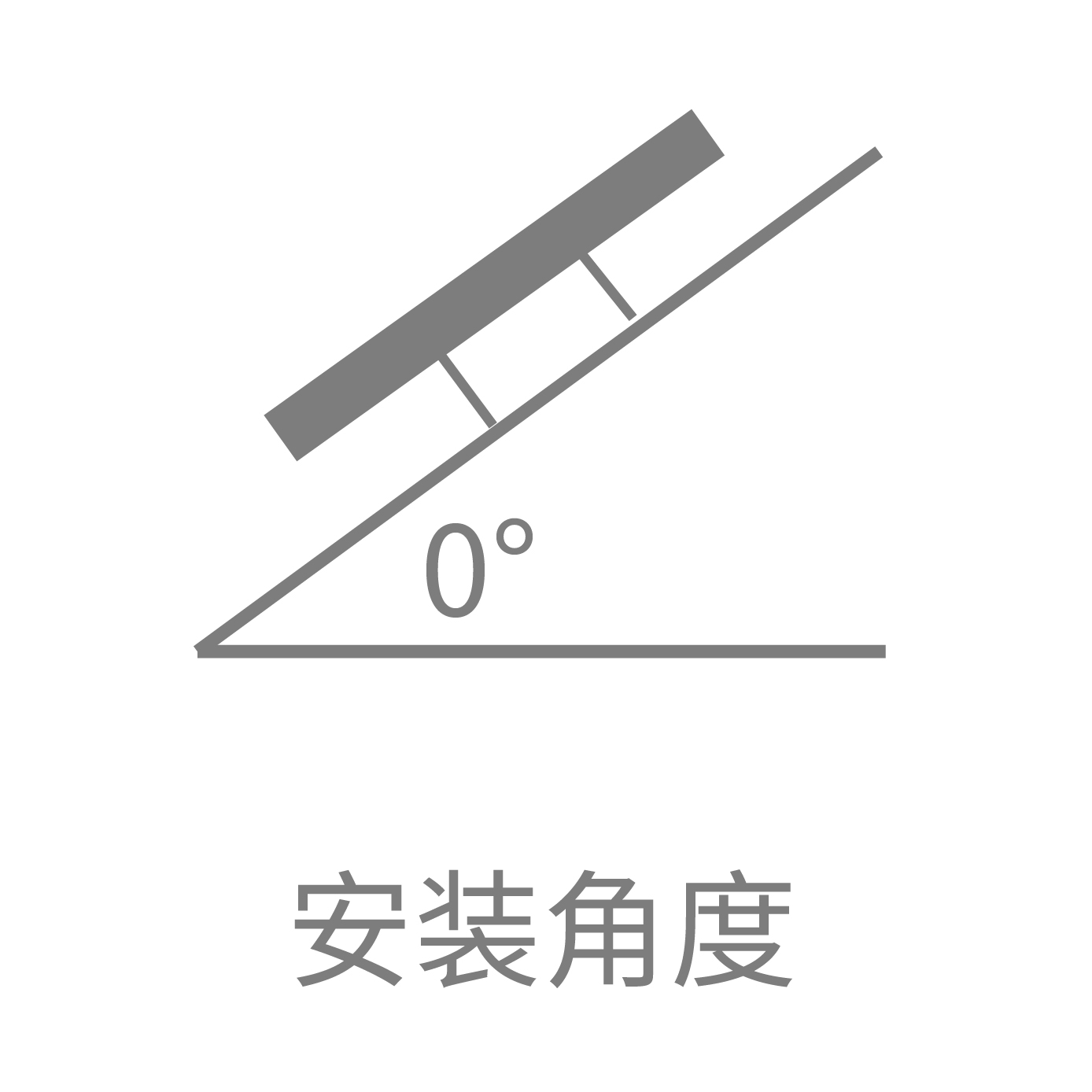

安装角度	0°
风荷载	60m/s
雪荷载	1.6KN/㎡
适用电池板类型	有框，无框
电池板排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；

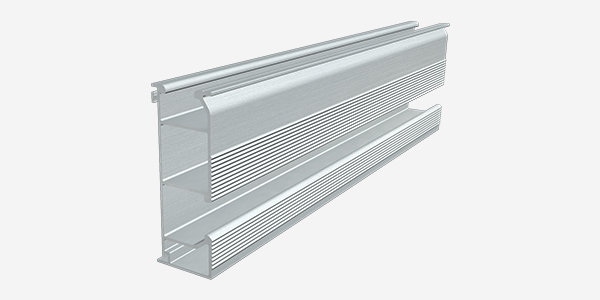

支架材质	AL6005-T5 (表面阳极氧化)
紧固件材质	不锈钢SUS304
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
